كيف تعمل خزانة فرع الكابل على تحسين موثوقية شبكة الجهد المتوسط

ملخص المقال:في شبكات توزيع الطاقة سريعة التطور اليوم، يعد ضمان الموثوقية والسلامة أمرًا بالغ الأهمية.خزائن فرع الكابل (CBCs)تلعب دورًا حاسمًا في أنظمة الجهد المتوسط، حيث توفر توزيعًا فعالاً للطاقة وعزل الأخطاء والصيانة المبسطة. تتعمق هذه المقالة في الميزات والفوائد وممارسات التثبيت واستراتيجيات الصيانة الخاصة بخزائن فرع الكابلات، مع تسليط الضوء على ذلكمنظمة فاتوحلول عالية الجودة للتطبيقات الصناعية والمرافق.

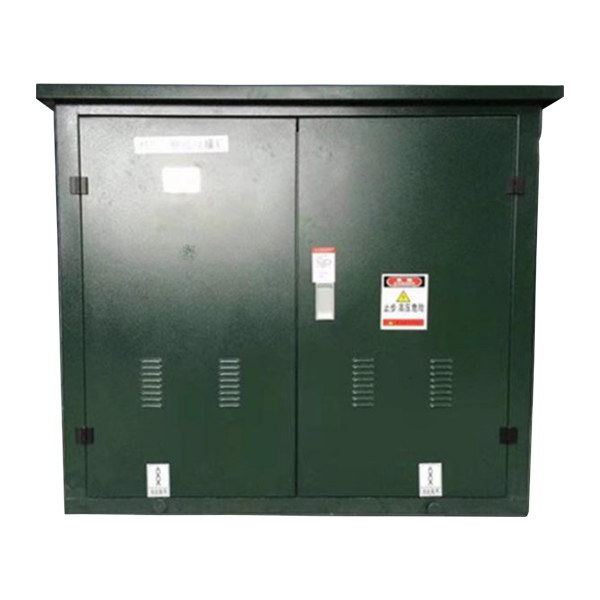

مقدمة لخزائن فرع الكابل

تعد خزائن فرع الكابلات (CBCs) مكونات أساسية في شبكات توزيع الجهد المتوسط. إنها بمثابة نقاط توصيل حيث تتفرع كابلات الجهد العالي إلى دوائر ثانوية، مما يضمن توصيل الطاقة بشكل منظم وموثوقية النظام. تُستخدم CBCs على نطاق واسع في التطبيقات الصناعية والتجارية وتطبيقات المرافق، غالبًا في الهواء الطلق أو في المحطات الفرعية، مما يوفر بيئة آمنة ومعزولة لوصلات الجهد المتوسط.

تجسد خزائن فرع الكابلات من FATO التصميم الرائد في الصناعة، حيث توازن بين القدرة على تحمل التكاليف والجودة العالية. تلبي هذه الخزانات المعايير الدولية للسلامة والأداء، وتدعم الإدارة الفعالة للشبكة.

الميزات الرئيسية لخزائن فرع الكابل

يتم تحديد فعالية CBC من خلال ميزاته. تشمل الخصائص الرئيسية ما يلي:

قوة عزل عالية:يوفر فصلاً آمناً لخطوط الجهد المتوسط.
تصميم مدمج ومعياري:يسمح بالتركيب المرن في المساحات الضيقة.
أبواب ثنائية الاتجاه:يبسط الوصول للصيانة والتفتيش.
وصلات الكابلات المتوافقة مع DIN:يضمن اتصالاً موثوقًا به ويقلل من مخاطر الأخطاء.
الضميمة الخارجية المتينة:مقاومة للعوامل الجوية والتآكل والتأثيرات الميكانيكية.

جدول المواصفات الفنية

المعلمة	مواصفة
الجهد المقنن	12 كيلو فولت / 24 كيلو فولت / 35 كيلو فولت
التصنيف الحالي	630 أ
مستوى العزل	تيار متردد 42 كيلو فولت / 50 هرتز
مستوى الحماية	IP54 / IP65
مادة	الصلب المجلفن بالغمس الساخن أو سبائك الألومنيوم

فوائد استخدام خزائن فرع الكابل

يؤدي تنفيذ CBCs في شبكتك إلى تحسين موثوقية النظام بشكل عام والكفاءة التشغيلية. تشمل الفوائد الرئيسية ما يلي:

إدارة الأخطاء المحسنة:العزل السريع للأقسام المعيبة يقلل من وقت التوقف عن العمل.
صيانة مبسطة:يؤدي الوصول المعياري إلى تقليل وقت العمل وتكاليف التشغيل.
تحسين السلامة:تعمل المكونات المغلقة ذات الجهد العالي على تقليل مخاطر وقوع الحوادث.
توزيع الطاقة بفعالية من حيث التكلفة:يؤدي التفرع الفعال إلى تقليل هدر المواد وفقدان الطاقة.

ويضمن اختيار CBC الخاص بـ FATO تحقيق هذه الفوائد بجودة متسقة، والاستفادة من تقنيات التصنيع المتقدمة لتقديم أداء موثوق به حتى في الظروف الخارجية الصعبة.

اعتبارات التثبيت وأفضل الممارسات

يعد التثبيت الصحيح لـ CBCs أمرًا ضروريًا لموثوقية الشبكة. خذ بعين الاعتبار ما يلي:

تقييم الموقع:تقييم استقرار الأرض، والتعرض البيئي، والقرب من المعدات الموجودة.
متطلبات التخليص:حافظ على مسافة كافية بين الخزانات والتركيبات الكهربائية الأخرى.
تحضير الكابل:التأكد من التجريد والتوصيل والعزل المناسب لكابلات الجهد المتوسط.
التأريض والترابط:التأريض الصحيح يقلل من تيارات الأعطال ويحمي المعدات.
الاختبارات المنتظمة:قم بإجراء فحوصات مقاومة العزل والاستمرارية قبل التنشيط.

توفر FATO أدلة التثبيت التفصيلية والدعم، مما يساعد العملاء على تحسين الإعداد وتقليل مخاطر التشغيل.

إرشادات الصيانة والسلامة

تضمن الصيانة الروتينية أداء CBCs على المدى الطويل:

التفتيش البصري:تحقق من عدم وجود تآكل، ودخول الرطوبة، والأضرار الميكانيكية.
تنظيف:إزالة الغبار والحطام من العوازل والموصلات.
الاختبار:إجراء اختبارات كهربائية دورية للكشف عن تدهور العزل.
استبدال المكون:استبدل المفاصل أو الصمامات أو الموصلات البالية أو التالفة على الفور.

يجب دائمًا مراعاة بروتوكولات السلامة، بما في ذلك إجراءات الإغلاق واستخدام معدات الوقاية الشخصية واتباع القواعد الكهربائية المحلية.

أنواع خزائن فرع الكابل

تختلف CBCs وفقًا لمتطلبات التثبيت وطوبولوجيا الشبكة:

خلايا الدم البيضاء الداخلية:يتم تركيبها داخل المحطات الفرعية للظروف البيئية الخاضعة للرقابة.
CBCs الخارجية:مقاوم للعوامل الجوية، ومناسب للتركيبات في الهواء الطلق.
CBCs المدفونة:النشر تحت الأرض لتقليل التأثير البصري وتعزيز الحماية.
نماذج CBC على النمط الأوروبي:يتميز بأبواب ثنائية الاتجاه ومفاصل كابل DIN موحدة لتخطيط الكابل بكفاءة.

تحليل التكلفة وعائد الاستثمار

يمكن أن يؤدي الاستثمار في CBC عالي الجودة إلى تحقيق وفورات كبيرة على المدى الطويل:

تقليل الخسائر المرتبطة بالانقطاع بسبب عزل الأخطاء بشكل أسرع.
انخفاض تكاليف الصيانة من خلال التصميم المعياري وسهل الوصول إليه.
عمر الخدمة الطويل يقلل من تكاليف الاستبدال.
يؤدي الامتثال لمعايير السلامة إلى تقليل الغرامات أو الأضرار المحتملة.

توفر خزائن فرع الكابلات من FATO توازنًا بين فعالية التكلفة والأداء العالي، مما يجعلها استثمارًا ذكيًا لمشغلي المرافق والشبكات الصناعية.

الأسئلة المتداولة (الأسئلة الشائعة)

س 1: ما هي مستويات الجهد التي تدعمها خزائن فرع الكابل؟: ج: تدعم CBCs عادةً مستويات الجهد المتوسط التي تتراوح من 12 كيلو فولت إلى 35 كيلو فولت، اعتمادًا على الطراز والشركة المصنعة.
س2: هل يمكن استخدام CBCs في كل من التطبيقات الداخلية والخارجية؟: ج: نعم، هناك نماذج محددة مصممة للتطبيقات الداخلية والخارجية والمدفونة لضمان المرونة في النشر.
س3: كيف يعمل CBC على تحسين موثوقية الشبكة؟: ج: من خلال توفير التفرع المنظم وعزل الأخطاء والصيانة الأسهل، تعمل CBCs على تقليل وقت التوقف عن العمل وتعزيز استقرار النظام.
س 4: ما هي المعايير التي تتوافق معها خزائن فرع الكابلات FATO؟: ج: تتوافق وحدات FATO CBCs مع معايير السلامة والأداء الدولية، بما في ذلك DIN47636 ومواصفات الجهد المتوسط ذات الصلة.
س5: كم مرة يجب فحص CBCs؟: ج: يوصى بإجراء عمليات التفتيش الروتينية مرتين سنويًا على الأقل، مع إجراء عمليات فحص إضافية بعد الأحوال الجوية القاسية أو الحوادث التشغيلية.

خاتمة

لا غنى عن خزائن فرع الكابلات لشبكات الجهد المتوسط، مما يوفر السلامة والموثوقية والكفاءة في توزيع الطاقة. ومن خلال اختيار شركة مصنعة موثوقة مثل FATO، يمكن لمشغلي الشبكات ضمان الأداء المتسق وتقليل تكاليف الصيانة والامتثال للمعايير الدولية. للحصول على حلول مخصصة أو إرشادات فنية أو استفسارات حول خزائن فرع الكابلات الخاصة بمنظمة FATO،اتصل بنااليوم لتأمين أفضل حل لتوزيع الطاقة لشبكتك.
