CFB2SLE-63 قاطع دائرة تسرب الأرض RCCB

وصف المنتج

نطاق التطبيق

♦ مناسبة لدوائر شبكة التوزيع مع AC 50/60Hz ، جهد العمل المصنفة من 400 فولت وأقل ، وتصنيف تيار يصل إلى 63 أ وما يليه ؛

♦ توفير حماية الاتصال غير المباشرة لكونه منظمة منظمة منظمة الإنسان ؛

♦ توفير حماية تسرب للمعدات ؛

♦ الحماية الزائدة وحماية الدائرة القصيرة للخطوط ومعدات الطاقة ؛

♦ في ظل الظروف العادية ، يمكن استخدامه للتبديل النادر للدوائر والبدء النادر للمحركات.

♦ متوافق مع المعايير:

المعايير الدولية: IEC61009-1 ؛

المعيار الوطني: GB/T16917.1.

حالة العمل

◇ الارتفاع: ≤2000M ؛

◇ الرطوبة البيئية: لا تتجاوز 50 ٪ عند درجة حرارة المحيطة القصوى+40 ℃ ، مع ارتفاع الرطوبة النسبية الممكنة في درجات الحرارة المنخفضة ، مثل الوصول إلى 90 ٪ عند 20 ℃ ، مع مراعاة التكثيف على سطح المنتج بسبب تغيرات درجة الحرارة ؛

ظروف التثبيت: يجب ألا يتجاوز المجال المغناطيسي الخارجي لموقع التثبيت 5 أضعاف المجال المغنطيسي الجيوماني في أي اتجاه. يجب أن يتم تثبيت قاطع الدائرة الحالي المتبقي عموما رأسياً ، مع مواجهة المقبض لأعلى للاتصال بمصدر الطاقة. يجب ألا يكون لموقع التثبيت تأثير أو اهتزاز كبير ؛

◇ فئة التثبيت: II ؛

نوع التثبيت: تم اعتماد تثبيت السكك الحديدية القياسي Th35-7.5 ؛

◇ مستوى التلوث: 2 ؛

◇ طريقة الأسلاك: استخدم البراغي لتشديد الأسلاك.

المواصفات والمعلمات

♦ أرقام القطب: 1p+n ، 2p ، 3p ، 3p+n ، 4p ؛

♦ تم تصنيف التيار في (أ): 6،10،16،20،25،32،40،50،63 ؛

♦ جهد العمل المقنن UE: 230V ، 400V ؛

♦ جهد العزل المقنن UI: 400V ؛

♦ وحدة العناية المركزة بتكسير القدرات (KA): 6KA ؛

♦ الاتصال المتبقي وقدرة الانفصال L △ M: 2000a ؛

♦ تصنيف التشغيل المتبقي الحالي L △ N (MA): 30 ؛

♦ العمر الميكانيكي: 20000 دورة ؛

♦ العمر الكهربائي: 10000 دورة.

♦ مستوى الحماية: IP20 ؛

♦ طريقة التثبيت: السكك الحديدية دليل مضمن ؛

♦ طريقة الأسلاك: محطات الأسلاك مع المشابك.

♦ إمكانية الأسلاك: السماح للتوصيل الأسلاك أقل من 16 مم 2 (عند inm = 63a) ؛

♦ عزم الدوران التشديد: 2n • m (عندما inm = 63a) ؛

♦ الحد الأقصى لوقت الانهيار للتيار المتبقي المقنن هو T: 0.1S.

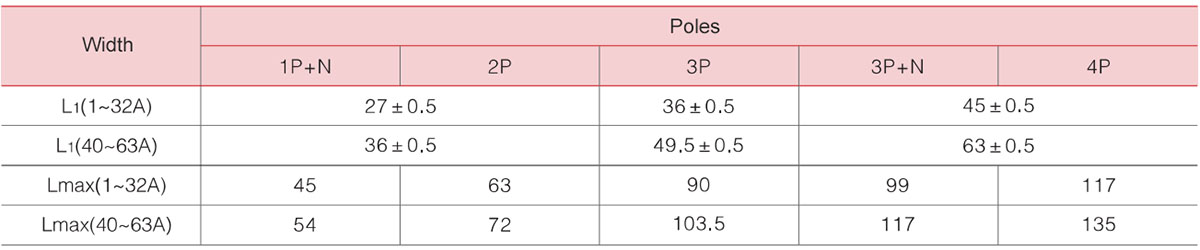

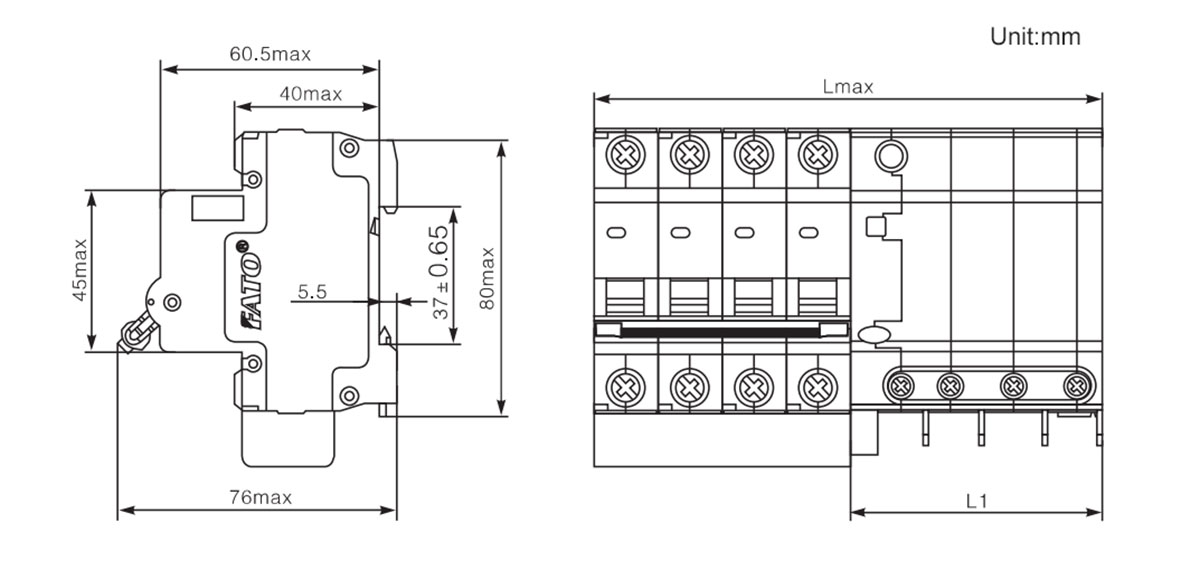

المظهر والأبعاد

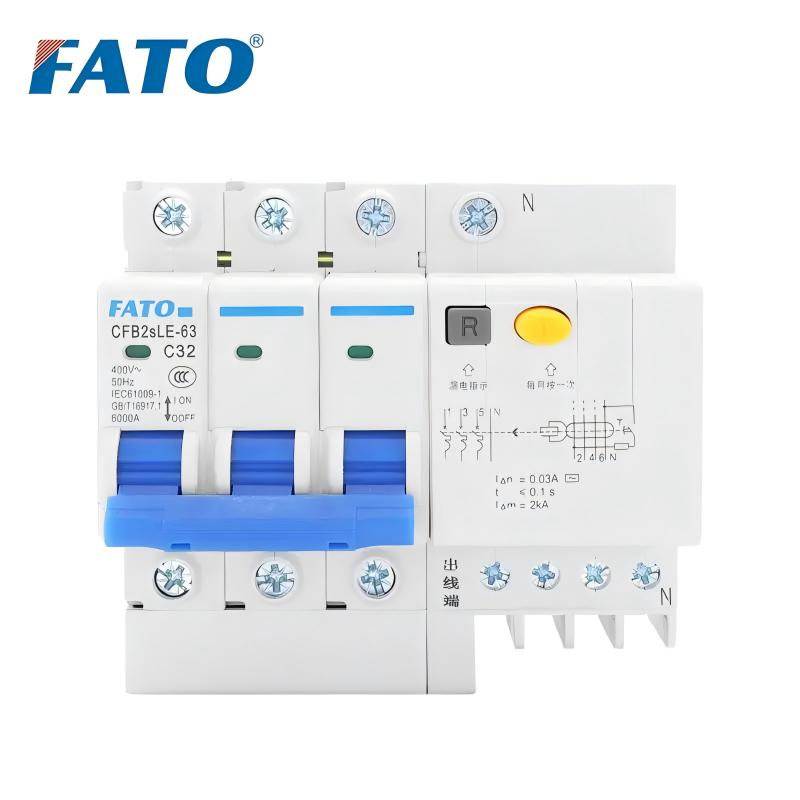

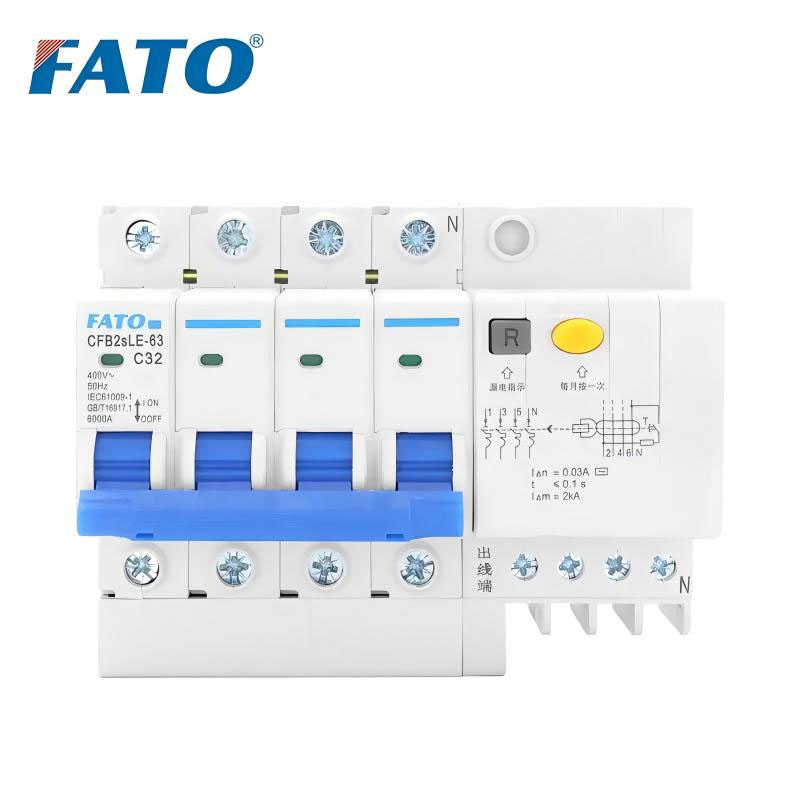

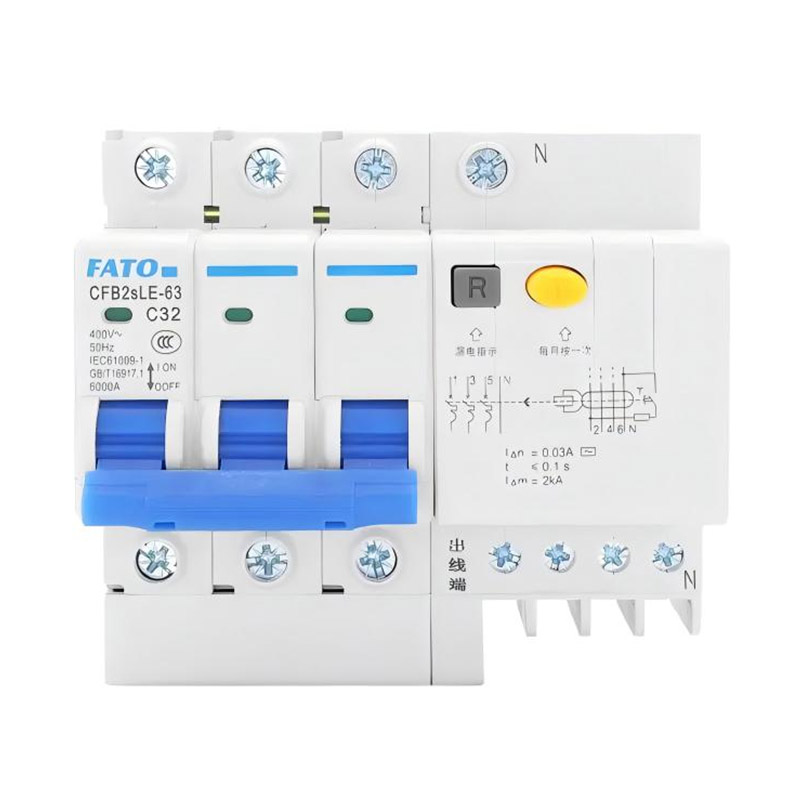

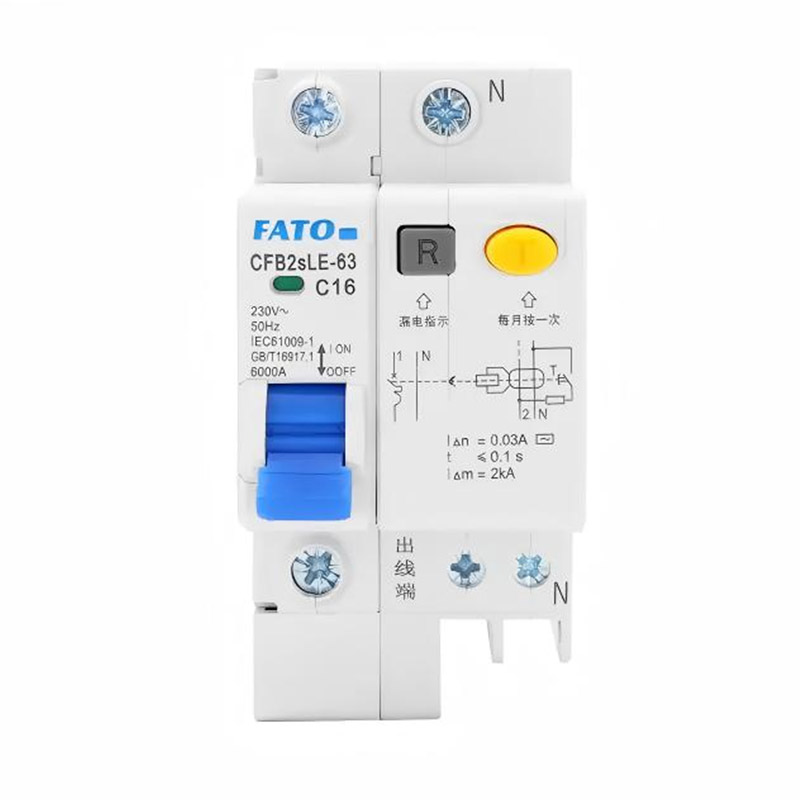

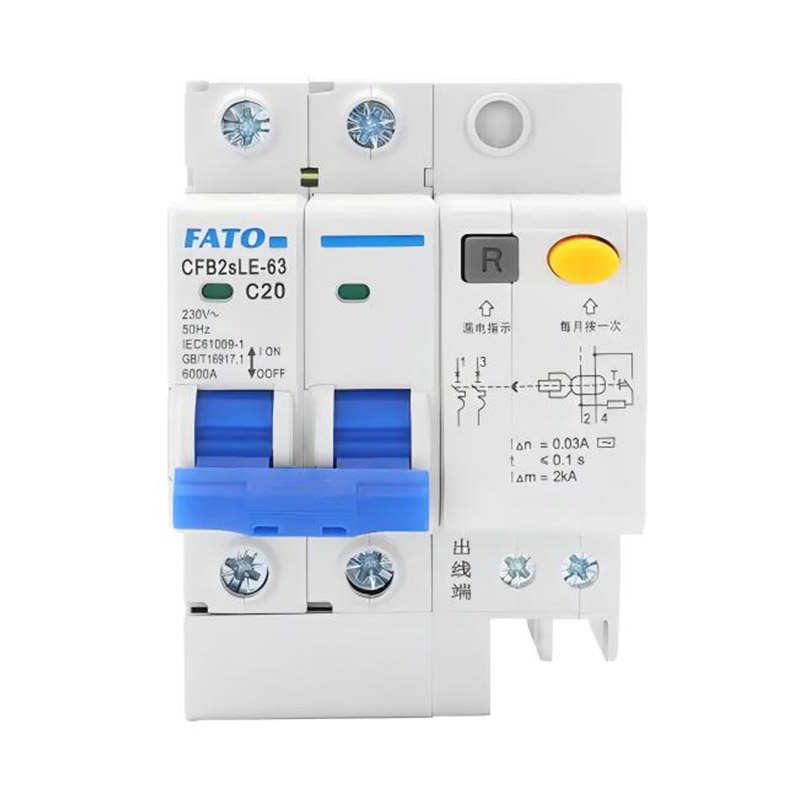

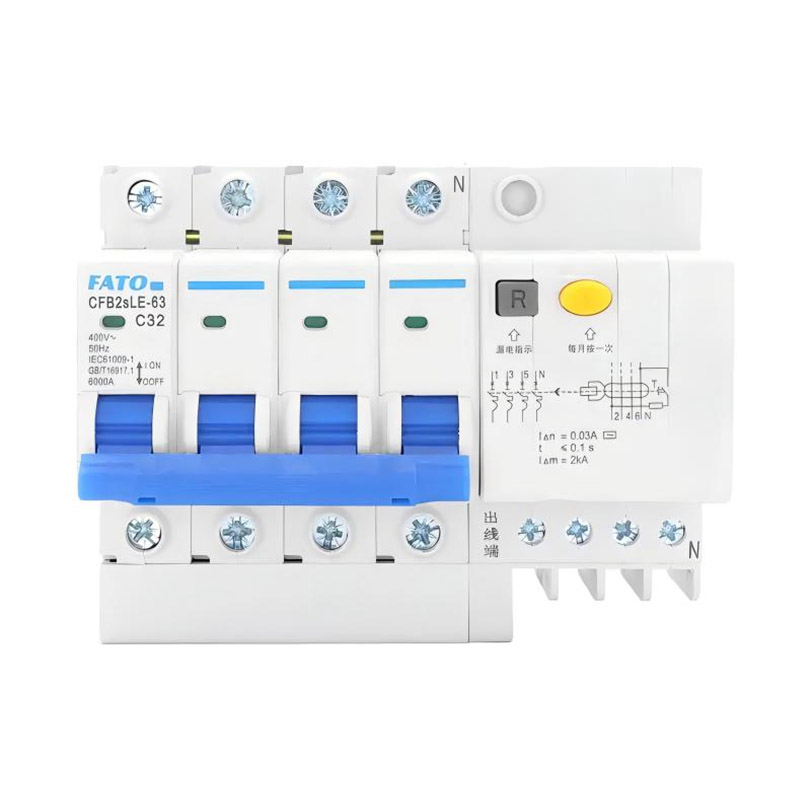

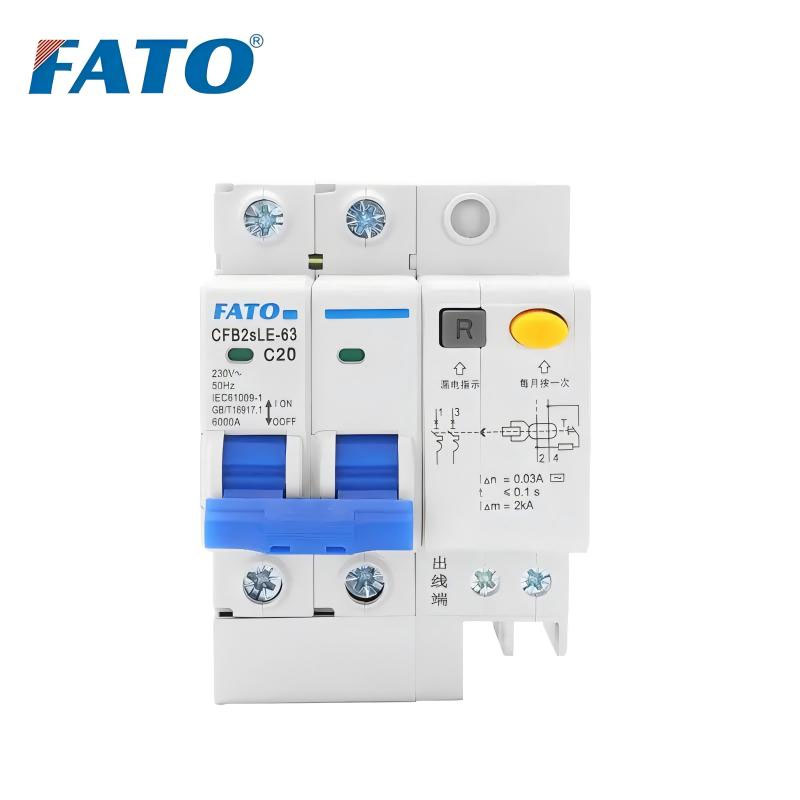

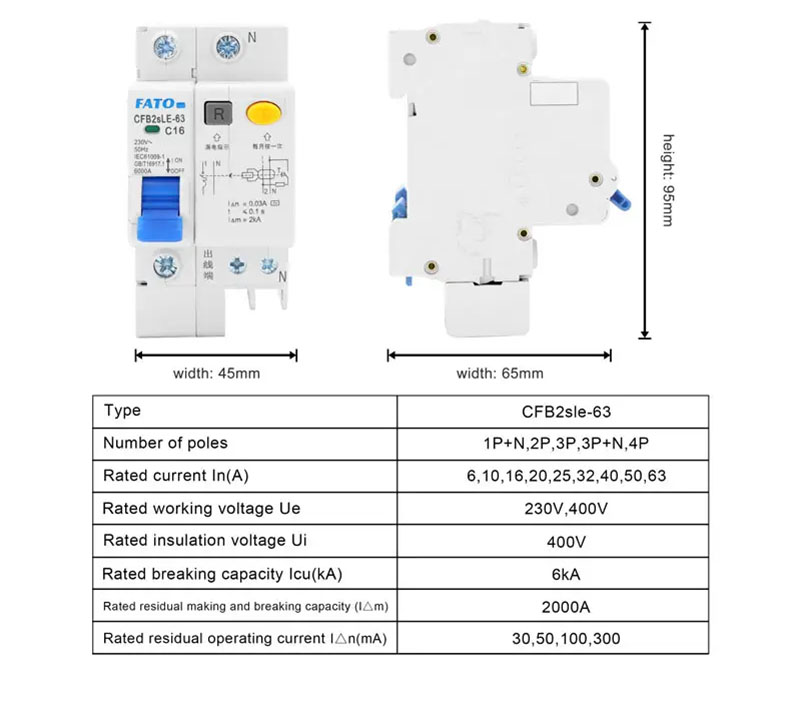

عروض المنتج
