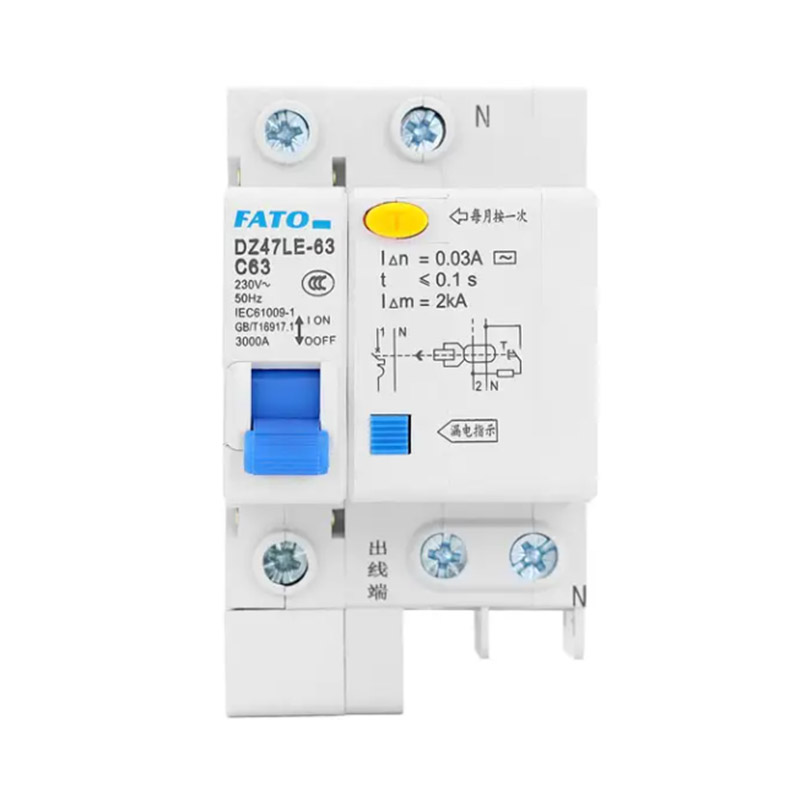

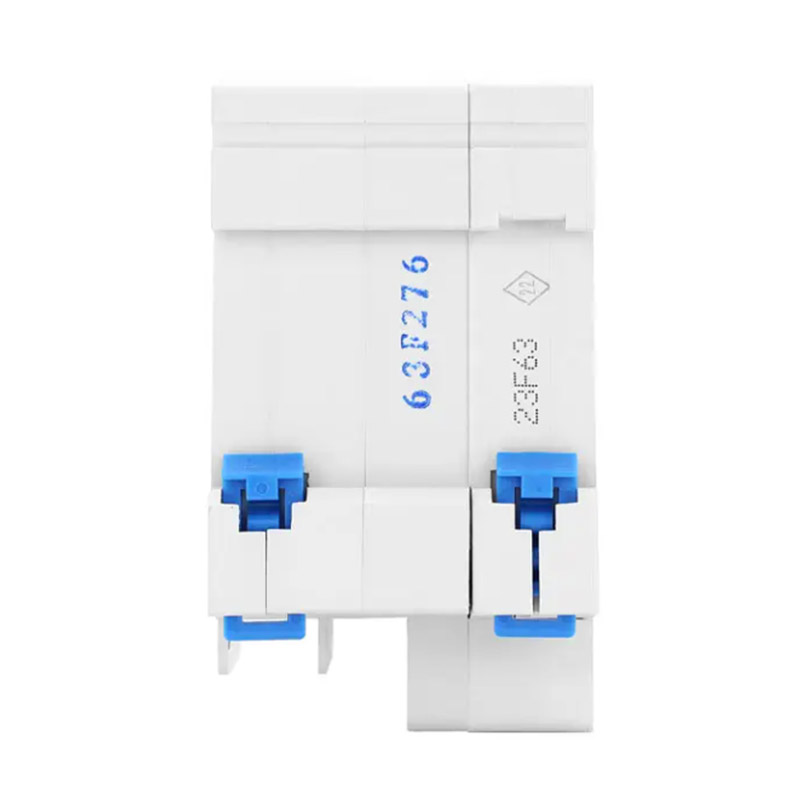

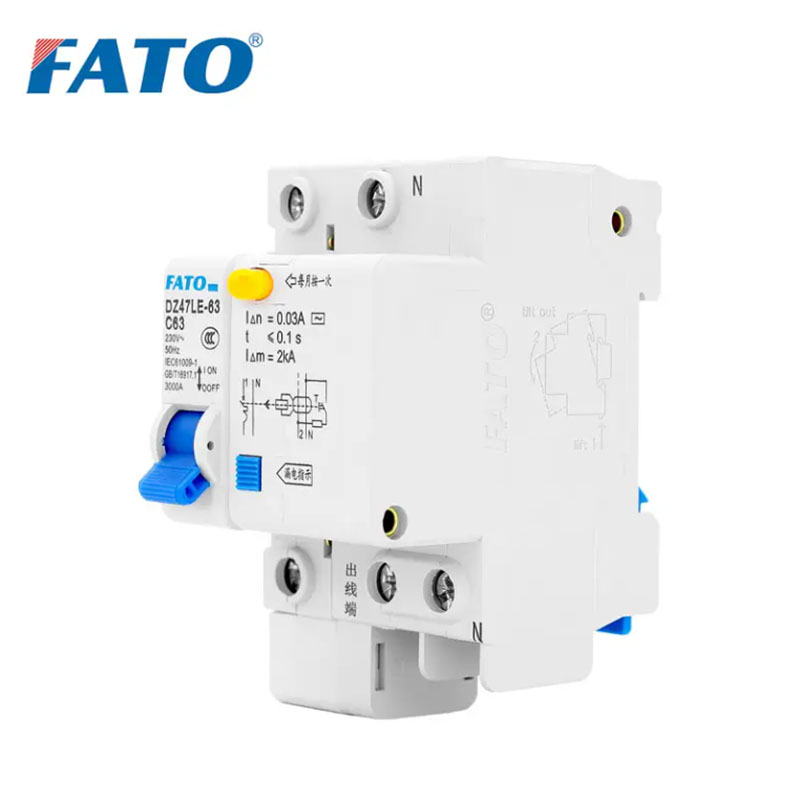

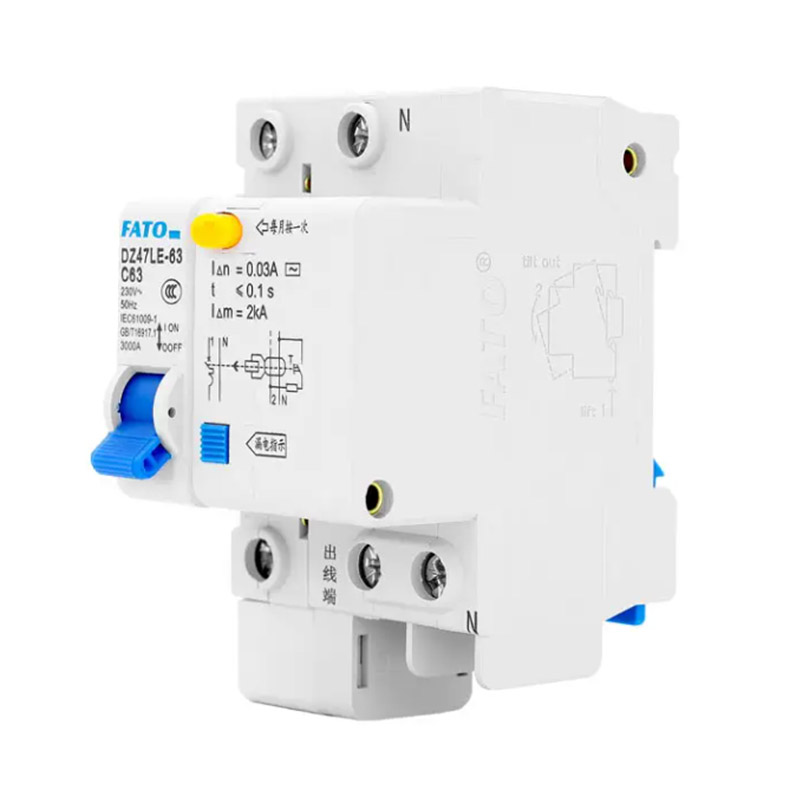

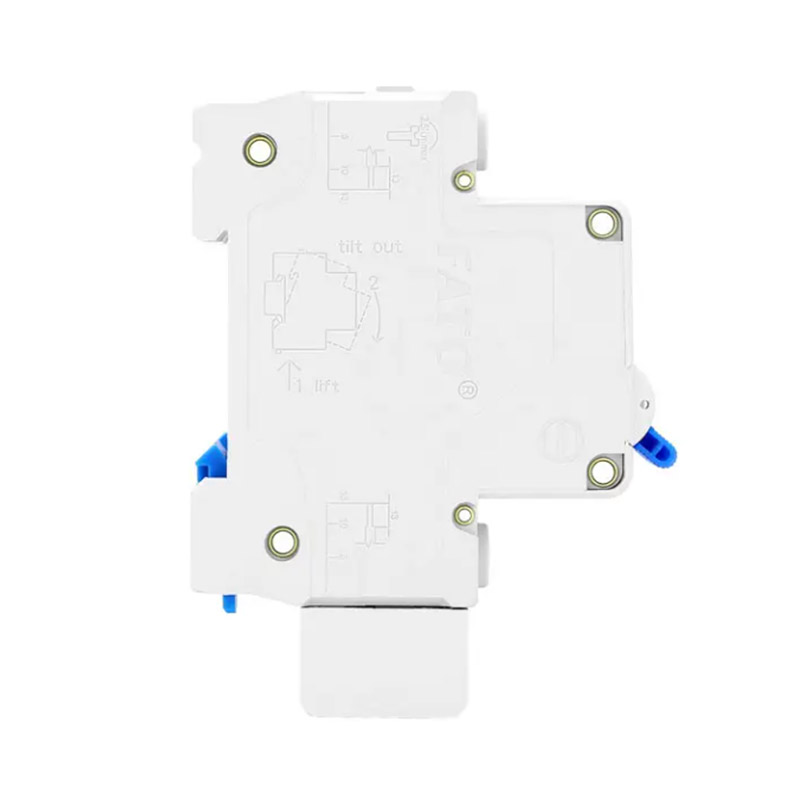

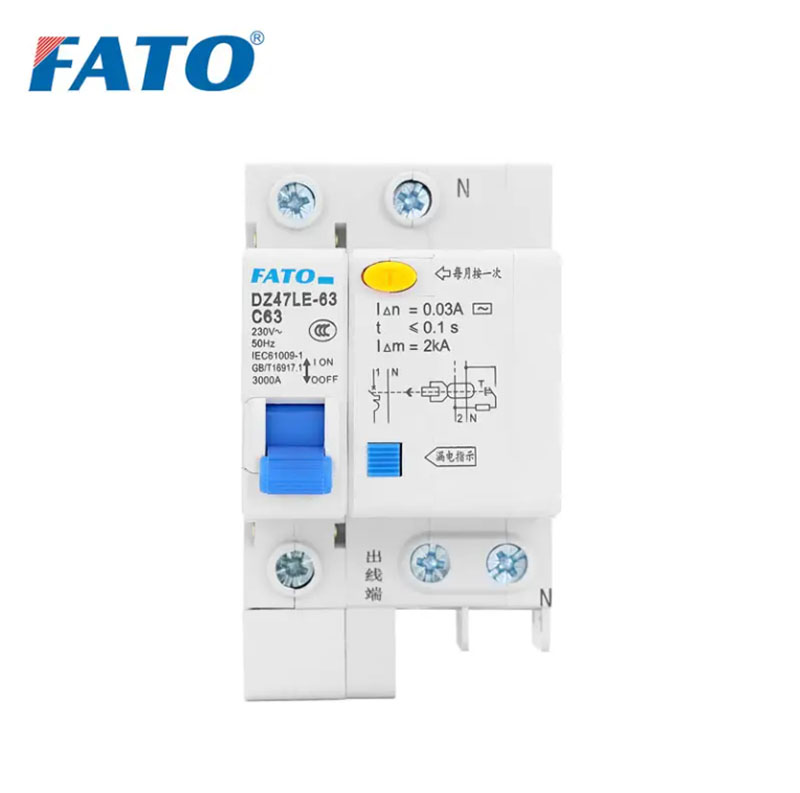

DZ47LE-63 RCCB قاطع الدائرة الحالي

تعليمات وظيفة المنتج

نطاق التطبيق

♦ مناسبة لدوائر شبكة التوزيع مع AC 50Hz ، الجهد العاملة المصنفة من 400 فولت وأقل ، والتيار المصنفة 63A وأقل ؛

♦ توفير حماية الاتصال غير المباشرة للأفراد ؛

♦ توفير حماية تسرب للمعدات ؛

♦ الحماية الزائدة وحماية الدائرة القصيرة للخطوط ومعدات الطاقة ؛

♦ في ظل الظروف العادية ، يمكن استخدامه للتبديل النادر للدوائر والبدء النادر للمحركات.

♦ يمكن لقاطع الدائرة هذا مراقبة قيمة التيار المتبقية وإخراج جهات الاتصال المفتوحة عادةً للإنذار دون تعثر.

♦ يحتوي قاطع الدائرة هذا على إنذار تسرب قابل للاختيار بدون وظيفة التعثر.

1. عند تشغيل وظيفة حماية التسرب ، لا يضيء ضوء إنذار التسرب. عندما يصل تيار التسرب في الدائرة إلى قيمة التشغيل ، فإن المنتج سيستقل خلال الوقت المحدد ؛

2. عند إيقاف تشغيل وظيفة حماية التسرب: عند إنشاء تيار التسرب في الدائرة ، يكون ضوء إنذار التسرب دائمًا قيد التشغيل ، لكن المنتج لا يسير. في هذا الوقت ، يجب الحفاظ على الدائرة في الوقت المناسب.

♦ متوافق مع المعايير:

المعايير الدولية: IEC61009-1 ؛

المعيار الوطني: GB/T16917.1 ؛

♦ تمشيا مع المواصفات الفنية لتقديم شبكة الدولة Xizang Electric Power Co. ، Ltd. ، يجب أن يكون لقاطع دائرة التسرب الصغيرة وظيفة خروج التسرب.

حالة العمل

◇ الارتفاع: ≤2000M ؛

◇ درجة الحرارة البيئية: -5 ℃ ~+40 ℃ ، مع متوسط ​​قيمة لا تتجاوز+35 ℃ أكثر من 24 ساعة ؛

◇ الرطوبة البيئية: لا تتجاوز 50 ٪ عند درجة حرارة المحيطة القصوى+40 ℃ ، مع ارتفاع الرطوبة النسبية الممكنة في درجات الحرارة المنخفضة ، مثل الوصول إلى 90 ٪ عند 20 ℃ ، مع مراعاة التكثيف على سطح المنتج بسبب تغيرات درجة الحرارة ؛

ظروف التثبيت: يجب ألا يتجاوز المجال المغناطيسي الخارجي لموقع التثبيت 5 أضعاف المجال المغنطيسي الجيوماني في أي اتجاه. يجب أن يتم تثبيت قواطع الدوائر التي تعمل بالتيار المتبقي بشكل عام بشكل عام ، مع مواجهة المقبض لأعلى للاتصال بمصدر الطاقة. لا ينبغي أن يكون هناك تأثير كبير أو اهتزاز في موقع التثبيت ؛

◇ فئة التثبيت: II ؛

◇ نوع التثبيت: تم اعتماد تثبيت السكك الحديدية القياسي Th35-7.5 ؛

◇ مستوى التلوث: 2 ؛

◇ طريقة الأسلاك: استخدم البراغي لتشديد الأسلاك.

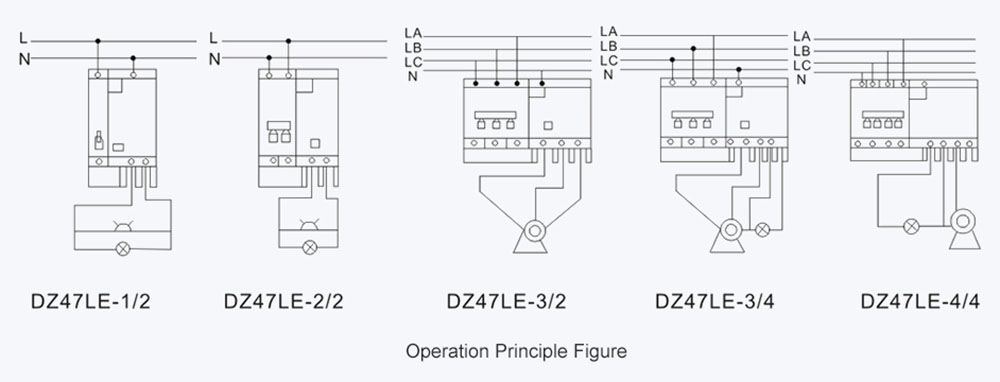

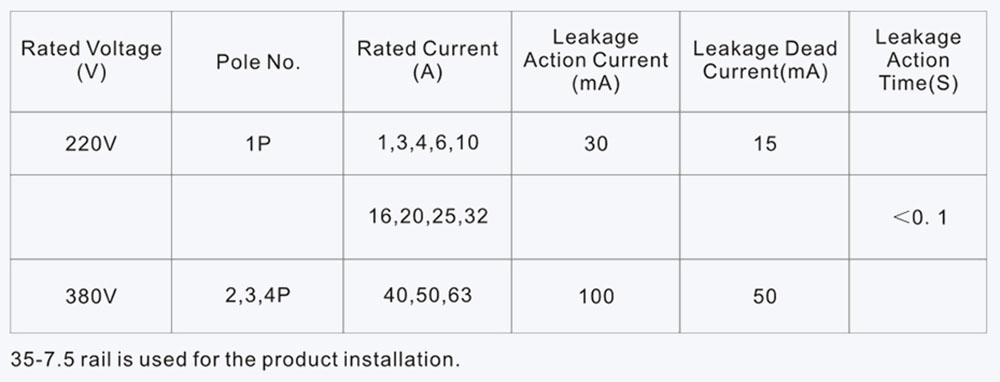

المواصفات والمعلمات

♦ رقم أعمدة: 1p+n ، 2p ، 3p ، 3p+n ، 4p ؛

♦ تم تصنيف التيار في (أ): 6،10،16،20،25،32،40،50،63 ؛

♦ جهد العمل المقنن UE: 230V ، 400V ؛

♦ جهد العزل المقنن UI: 500V ؛

♦ ICU سعة كسر المقدرة (KA): 4 (6A ~ 40a ، النوع C) ، 3 (50a ، 63a ، النوع C) ، 4.5 (6a ~ 63a ، النوع D) ؛

t-type: 6 (6a ~ 63a ، c type ، d type) ؛

♦ الاتصال المتبقي وقدرة الانفصال L △ M: 2000a ؛

♦ تصنيف التشغيل المتبقي الحالي L △ N (MA): 30 ؛

♦ تم تقييم التيار المتبقي غير التشغيلي L △ NO (MA): 15،25،50150 ؛

♦ العمر الميكانيكي: 2000 دورة ؛

♦ العمر الكهربائي: 2000 دورة ؛

♦ تردد التشغيل: 120 مرة/ساعة ؛

♦ الملحقات الكهربائية: من ، SD ؛

♦ مستوى الحماية: IP20 ؛

♦ طريقة التثبيت: السكك الحديدية دليل مضمن ؛

♦ طريقة الأسلاك: محطات الأسلاك مع المشابك.

♦ إمكانية الأسلاك: السماح لتوصيل الأسلاك أقل من 16 مم ؛

♦ تشديد عزم الدوران: 2n • م.

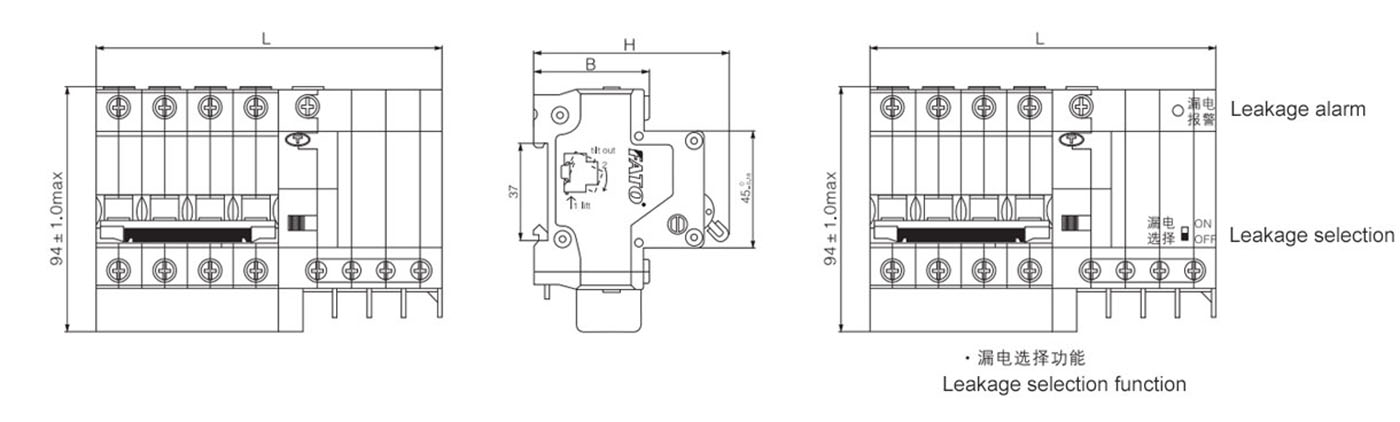

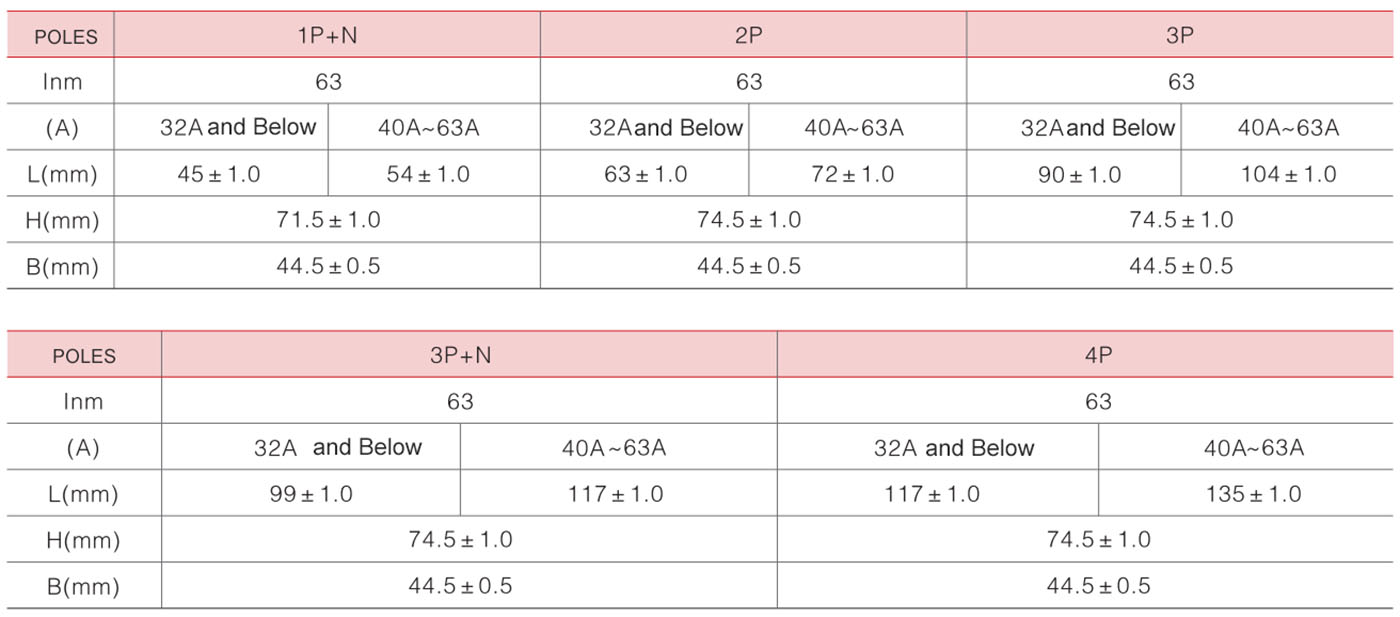

المظهر والأبعاد
