CFB2S-63 MCB DIN RAIL AC قاطع الدائرة المصغرة

تفاصيل المنتجات تظهر

نطاق التطبيق

إن قاطع الدائرة المصغرة CFB2S-63 مناسب للحماية الزائدة والحماية القصيرة لأنظمة توزيع الإضاءة أو أنظمة توزيع محرك القفص السنوي مع AC 50Hz ، والجهد المقنن 400V وأقل ، وتصنيف تيار يصل إلى 63a. يمكن أيضًا استخدامه لتحويل خطوط نادرة في ظل الظروف العادية. قاطع الدائرة هذا مناسب للمناطق الصناعية والتجارية والعالية الشاهقة والسكنية. يفي المنتج بالمعايير التالية: IEC60898-1 、 GB10963.1.

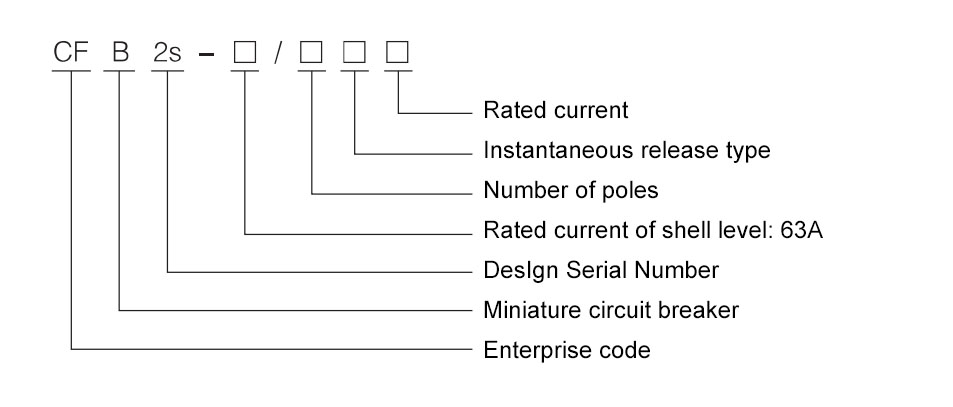

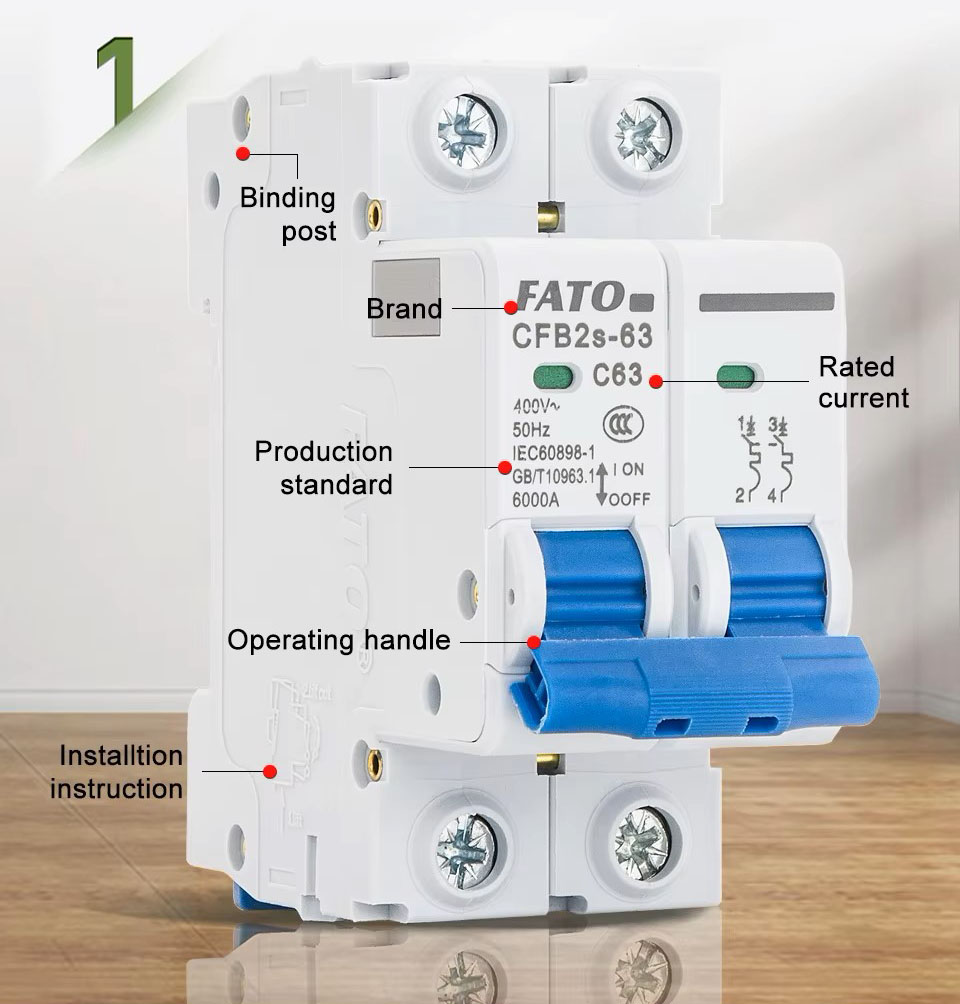

خصائص الهيكل

الهيكل: يتكون قاطع الدائرة بشكل أساسي من قشرة العزل ، وآلية تشغيل ، وتأخير ، وإصدار فوري ، وجهات الاتصال ، ونظام إطفاء القوس ؛ آلية التشغيل هي بنية إطلاق نار حرة. أثناء التشغيل العادي أو غير الطبيعي ، لا يمكن أن تبقى جهات الاتصال إلا في الوضع المغلق أو المفتوح. ترتبط جهات الاتصال المتحركة لقاطع الدائرة متعددة الأقطاب ميكانيكياً ، ويتم إغلاق أو فتح كل عمود بشكل أساسي في نفس الوقت.

مبدأ العمل: عند حدوث خطأ في الحمل الزائد في الدائرة ، يتسبب تيار الحمل الزائد في أن ينحني الشريط المعبئ وبالتالي تحقيق وظيفة قطع الدائرة ؛

قاطع الدائرة لديه وظيفة الحد الحالية. عند حدوث دائرة قصيرة ، يتسبب قلب الحديد في أن يفصل القطب العلوي من جهات الاتصال ويفتح مشبك القفل أيضًا. تقلل مقاومة ARC من التيار القصيرة للدائرة ، وتلعب دورًا حاليًا. تعمل الآلية في وقت واحد للحفاظ على جهات الاتصال في الوضع غير المتصل. يتم إطفاء القوس بسرعة من خلال الإجراء الشامل لنظام إطفاء القوس ..

حالة العمل

◇ يجب ألا يتجاوز الحد الأعلى لدرجة حرارة الهواء المحيطة+40 ℃ ، الحد الأدنى يجب ألا يكون أقل من -5 ℃ ، ولا يجب أن تتجاوز متوسط ​​القيمة على مدار 24 ساعة+35 ℃ ؛

◇ الارتفاع: يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر ؛

◇ الظروف الجوية: عند+40 ℃ ، لا تتجاوز درجة الحرارة النسبية للهواء 50 ٪ ،

وارتفاع الرطوبة النسبية في درجات حرارة أقل.

◇ يجب ألا يتجاوز متوسط ​​درجة حرارة الحد الأدنى للشهر الأكثر رطوبة+25 ℃ ، و يجب ألا يتجاوز متوسط ​​الرطوبة النسبية لهذا الشهر 90 ٪ تكثيف الحساب على سطح المنتج الناجم عن التغيرات في درجة الحرارة ؛

◇ مستوى التلوث: المستوى 2 ؛

◇ فئة التثبيت: الفئة الثالثة ؛

◇ نوع التثبيت: يتم استخدام السكك الحديدية التثبيت Th35-7.5 للتثبيت ؛

ظروف التثبيت: زاوية الميل بين سطح التثبيت والرأسي يجب ألا يتجاوز السطح 5 درجة.

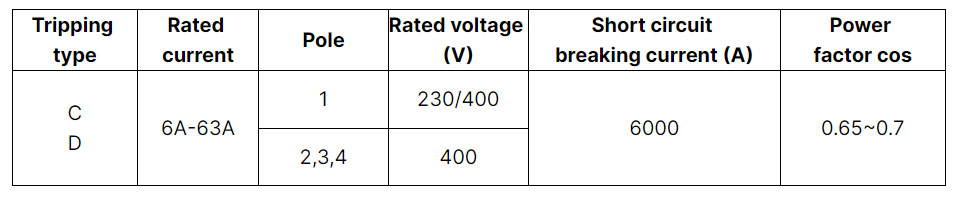

المواصفات والمعلمات

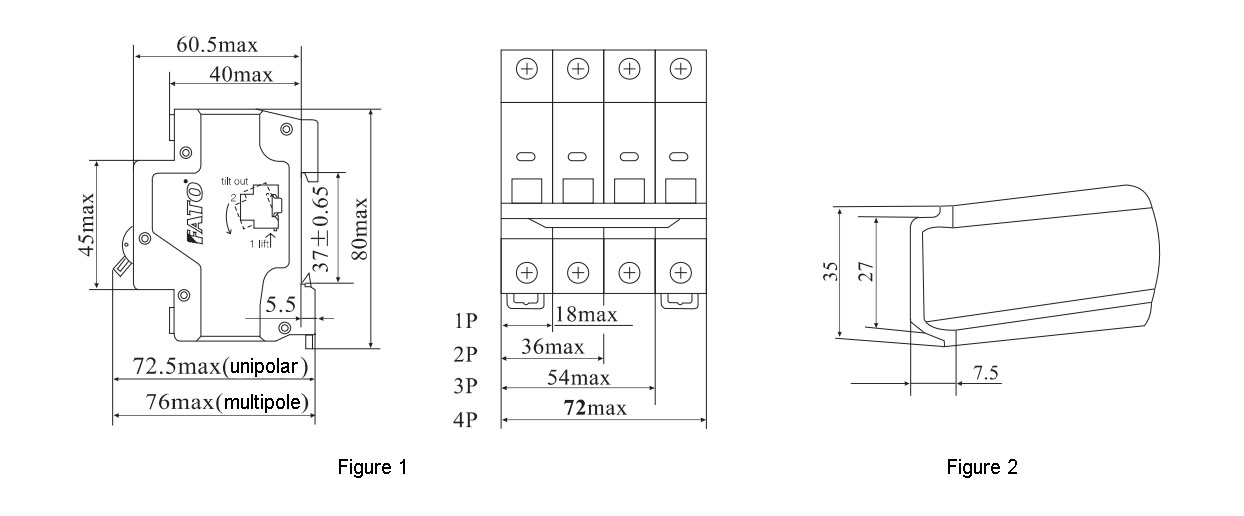

المظهر والأبعاد

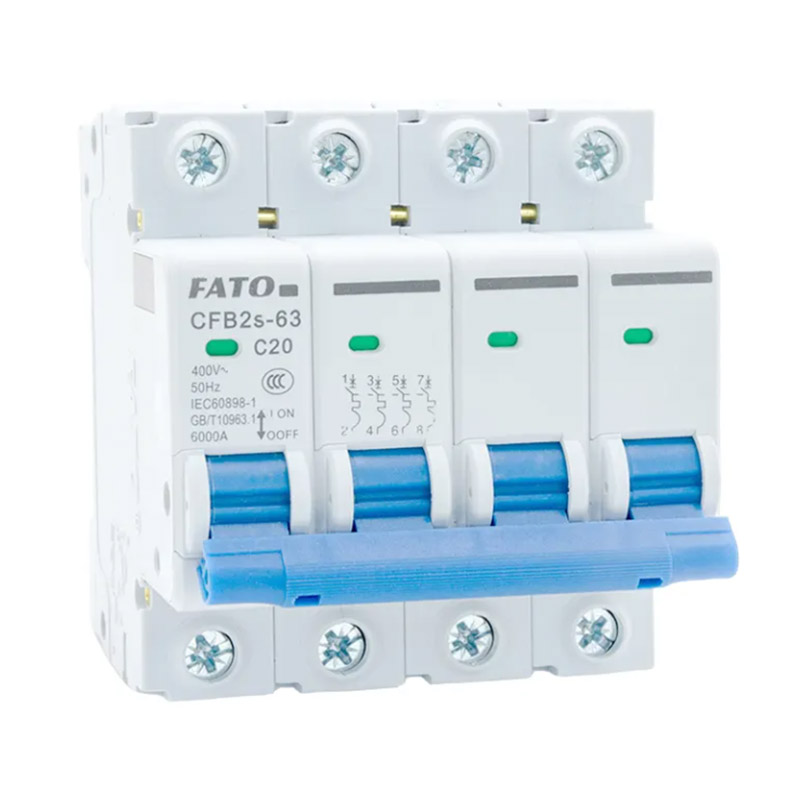

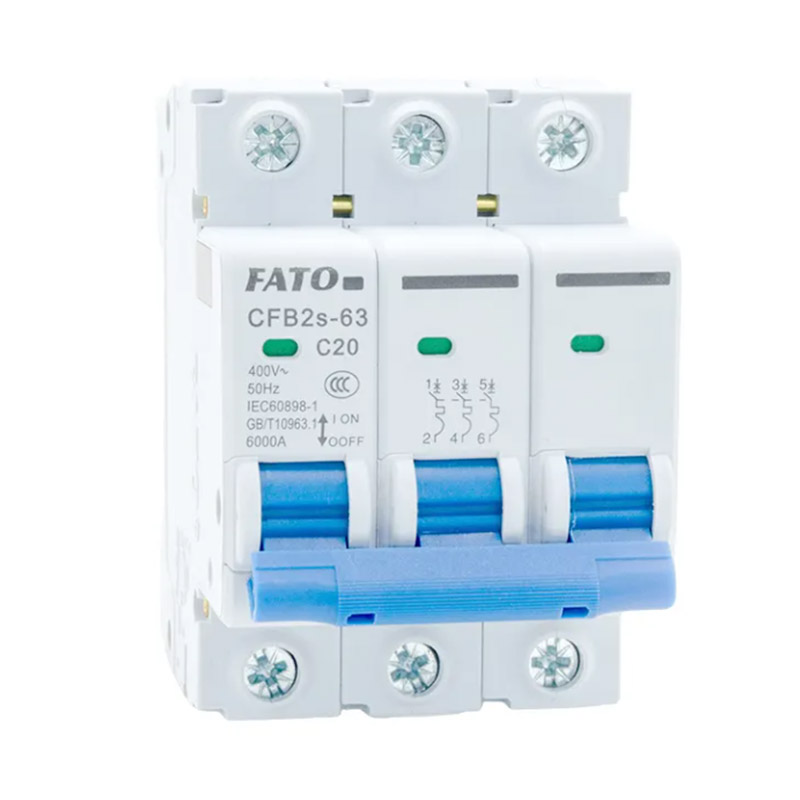

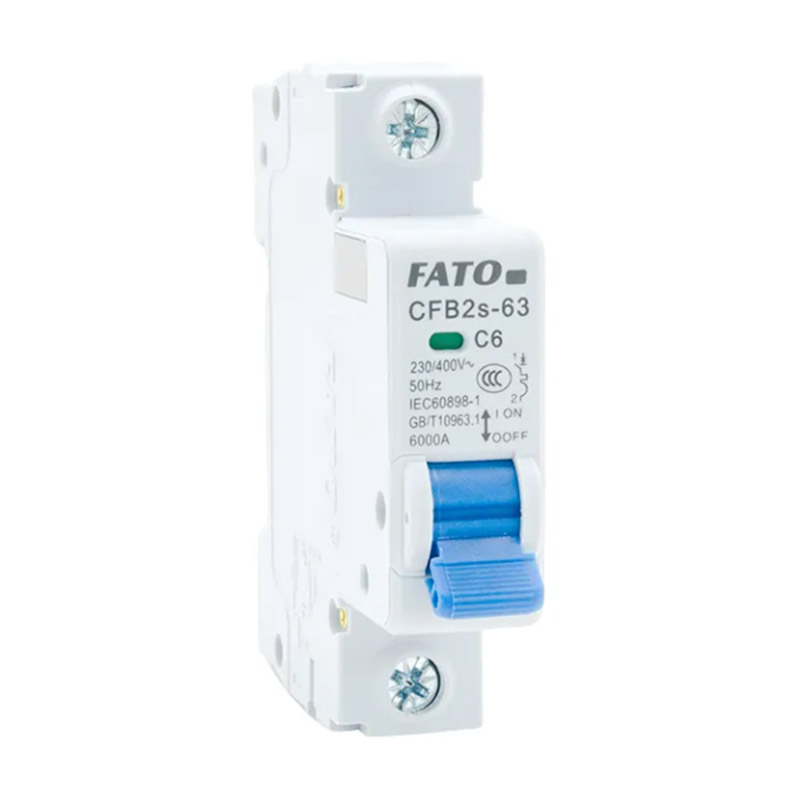

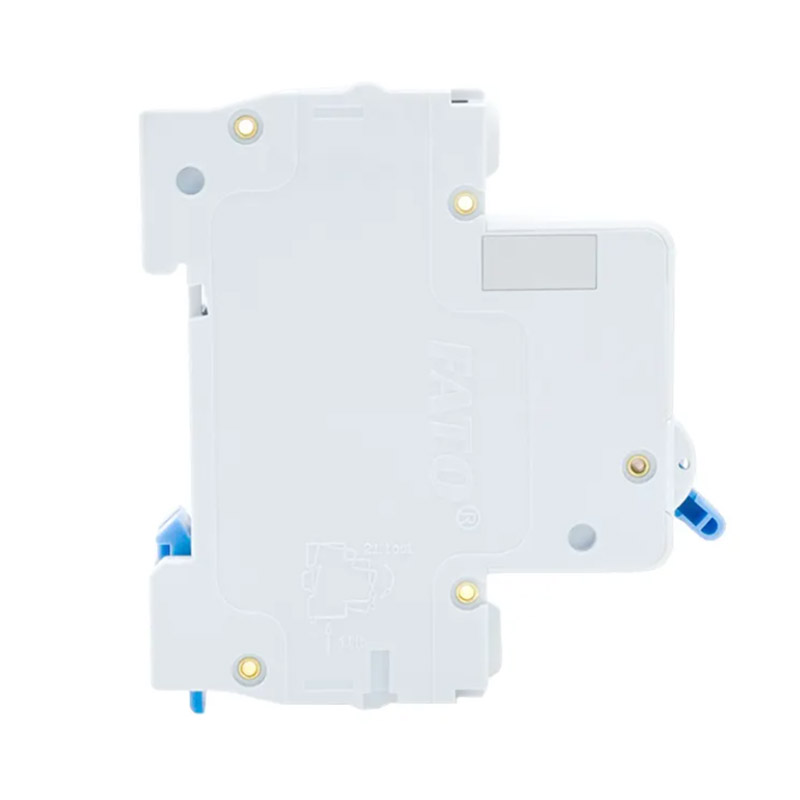

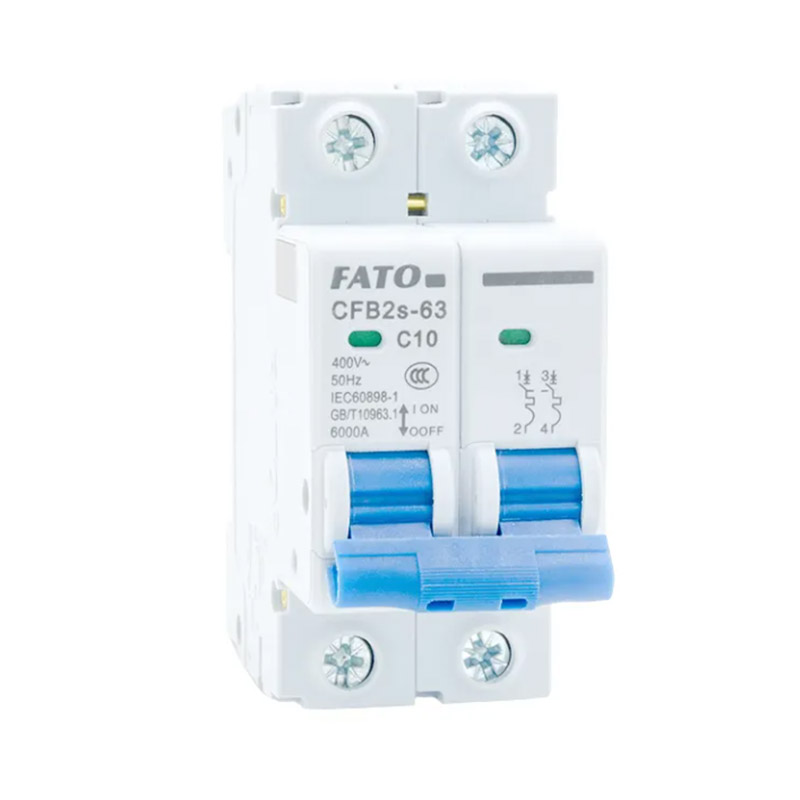

عروض المنتج
