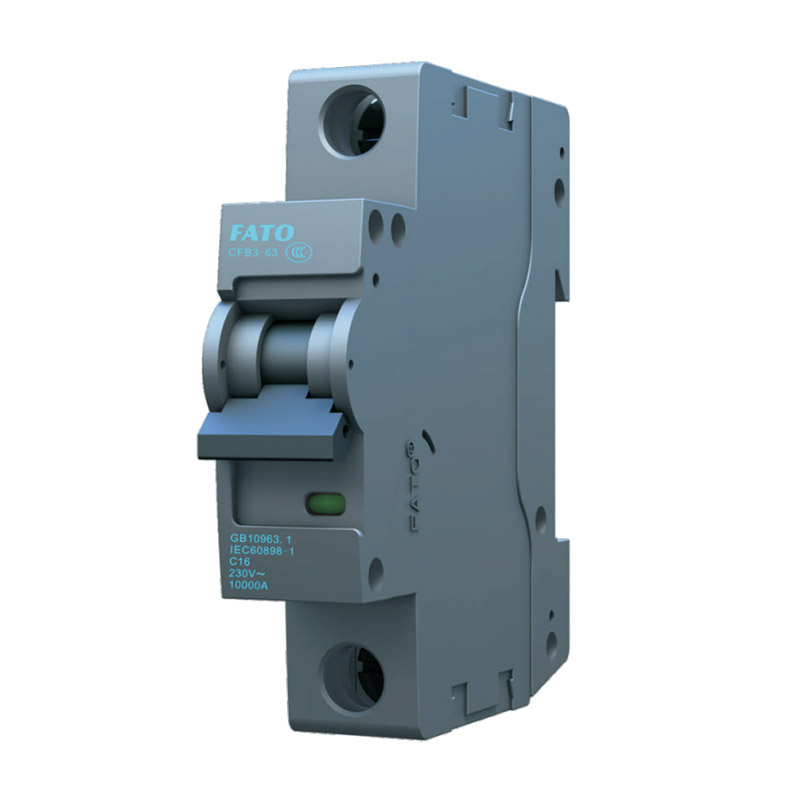

CFB3 Series Mini Circuit Breaker MCB
يعد قاطع الدائرة المصغرة من سلسلة CFB3 مناسبًا للحمل الزائد وحماية الدائرة القصيرة في AC 50/60Hz ، والجهد المصنف حتى 230 فولت/400 فولت ، وتصنيف تيار يصل إلى 125A. يمكن أيضًا استخدامه لعمليات تشغيل/إيقاف نادرة للخط في ظل الظروف العادية.
تم تجهيز قاطع دائرة سلسلة CFB3-63 بإكسسوارات مثل جهات اتصال CFB3-F المساعدة ، واتصالات الإنذار الإضافية CFB3-FB ، وإصدار تحويلة CFB3-FL ، وإصدار CFB3-QY Undervoltage لإصدار SMART.
الجهد الزائد ، الجهد السفلي ، والجهد الزائد/الجهد السفلي هي أجهزة إطلاق إلكترونية يتم تجميعها ودمجها مع قواطع الدوائر أو قواطع الدائرة الحالية المتبقية. فهي مناسبة لدوائر AC 50Hz/60Hz مع الجهد المصنوع من 230 فولت ، وتستخدم للحماية من الجهد الزائد ، الجهد السفلي ، والجهد الزائد الناجم عن أخطاء الخط ، وتجنب الأضرار التي لحقت المعدات الكهربائية أو عدم القدرة على العمل بشكل صحيح بسبب التقلبات في الجهد الشبكية.
قاطع الدائرة لديه وظيفة العزلة.
متوافق مع المعايير: GB/T10963.1 ، IEC60898-1 ، GB/T20645.
نموذج:CFB3-63
إرسال استفسار
وصف المنتج
تفاصيل المنتجات تظهر
نطاق التطبيق
إن قاطع الدائرة المصغرة CFB3-63/125 مناسبة للحماية الزائدة وحماية الدائرة القصيرة في الدوائر ذات الجهد المصنوع من 230 فولت/400 فولت وتيار مصنف 125 أ على تردد 50/60 هرتز لكل ألف AC ويمكن أيضًا استخدامه للاطلاع على عمليات/خارج الدائرة تحت الظروف الطبيعية.

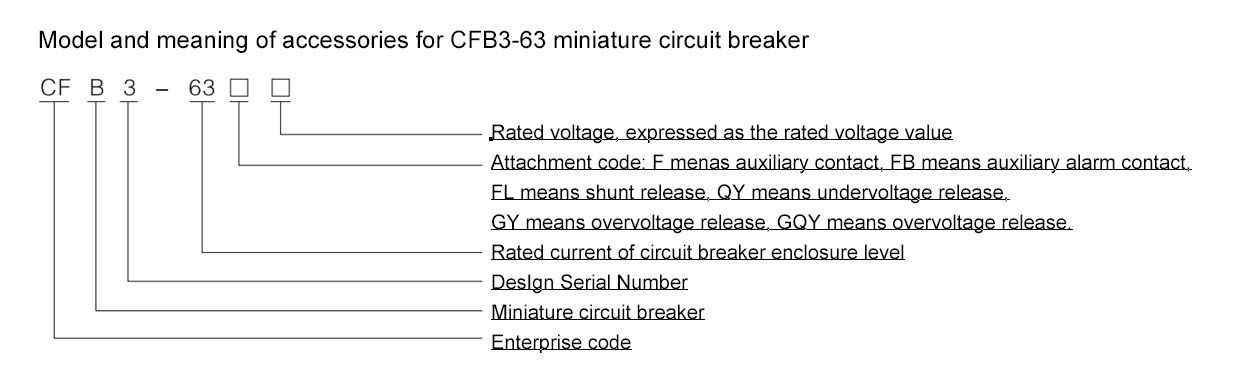

تم تجهيز قواطع دوائر Series CFB3-63/125 بإكسسوارات مثل جهات الاتصال الإضافية CFB3-F ، واتصالات الإنذار الإضافية CFB3-FB ، وإصدار CFB3-FL Shunt ، وإصدار CFB3-QY للإصدار السفلي للإصدار الذكي.
الجهد الزائد ، الجهد السفلي ، والجهد الزائد/الجهد السفلي هي أجهزة إطلاق إلكترونية يتم تجميعها ودمجها مع قواطع الدوائر أو قواطع الدائرة الحالية المتبقية. وهي مناسبة لدوائر AC 50Hz/60Hz مع الجهد المصنوع من 230 فولت وتستخدم للحماية من الجهد الزائد ، الجهد السفلي ، والجهد الزائد الناجم عن أخطاء الخط ، وتجنب الأضرار التي لحقت المعدات الكهربائية أو عدم القدرة على العمل بشكل صحيح بسبب التقلبات في الجهد الشبكية.
قاطع الدائرة له وظيفة عزل ، يرمز إليها
يلبي المنتج المعايير التالية: GB/T10963.1 ، IEC60898-1 、 GB/T20645.

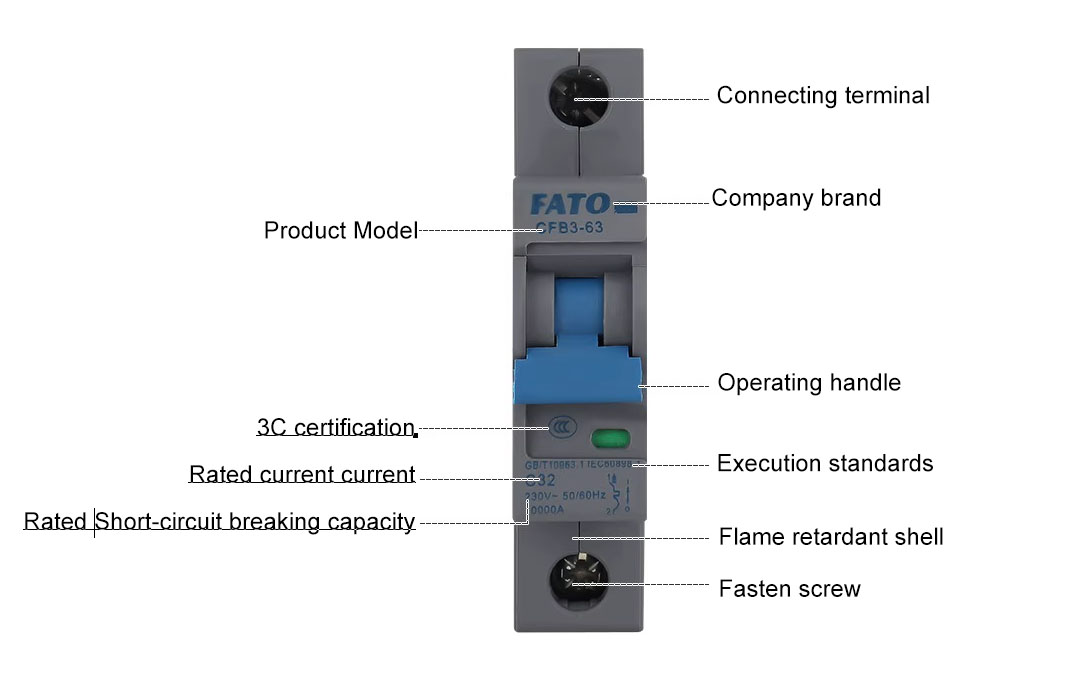

خصائص الهيكل
يتمتع قاطع الدائرة هذا بخصائص محدودة الحالية ، ووقت القوس القصير للغاية ، وقدرة كسر عالية ، وخصائص الحماية الدقيقة ، وحياة الخدمة الطويلة ، والأداء الموثوق به.
تعتمد القشرة تصميمًا منحنيًا فريدًا ، مع أخدود تهوية متدفق على الجانب لتحسين تبديد الحرارة وتقليل ارتفاع درجة حرارة المنتج.
لديه إشارة واضحة إلى حالة موضع الاتصال.
تحتوي الكتلة الطرفية على طريقة اتصال ثنائية الأغراض لكل من بوسار وسلك.
اكتملت الملحقات ، بما في ذلك جهات الاتصال الإضافية ، واتصالات الإنذار ، وإصدار التحويل ، وإصدار الجهد السفلي ، وإصدار الجهد الزائد ، وإصدار الجهد الزائد ، وغيرها من الملحقات.
حالة العمل
◇ يجب ألا يتجاوز الحد الأعلى لدرجة حرارة الهواء المحيطة+40 ℃ ، الحد الأدنى يجب ألا يكون أقل من -5 ℃ ، ولا يجب أن تتجاوز متوسط القيمة على مدار 24 ساعة+35 ℃ ؛
◇ الارتفاع: يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر ؛
◇ الظروف الجوية: عند+40 ℃ ، لا تتجاوز درجة الحرارة النسبية للهواء 50 ٪ ، وارتفاع الرطوبة النسبية في درجات حرارة أقل.
◇ يجب ألا يتجاوز متوسط درجة حرارة الحد الأدنى للشهر الأكثر رطوبة+25 ℃ ، و يجب ألا يتجاوز متوسط الرطوبة النسبية لهذا الشهر 90 ٪ تكثيف الحساب على سطح المنتج الناجم عن التغيرات في درجة الحرارة ؛
◇ مستوى التلوث: المستوى 2 ؛
◇ فئة التثبيت: الفئة الثالثة ؛
◇ نوع التثبيت: يتم استخدام السكك الحديدية التثبيت Th35-7.5 للتثبيت ؛
ظروف التثبيت: زاوية الميل بين سطح التثبيت والرأسي يجب ألا يتجاوز السطح 5 درجة.

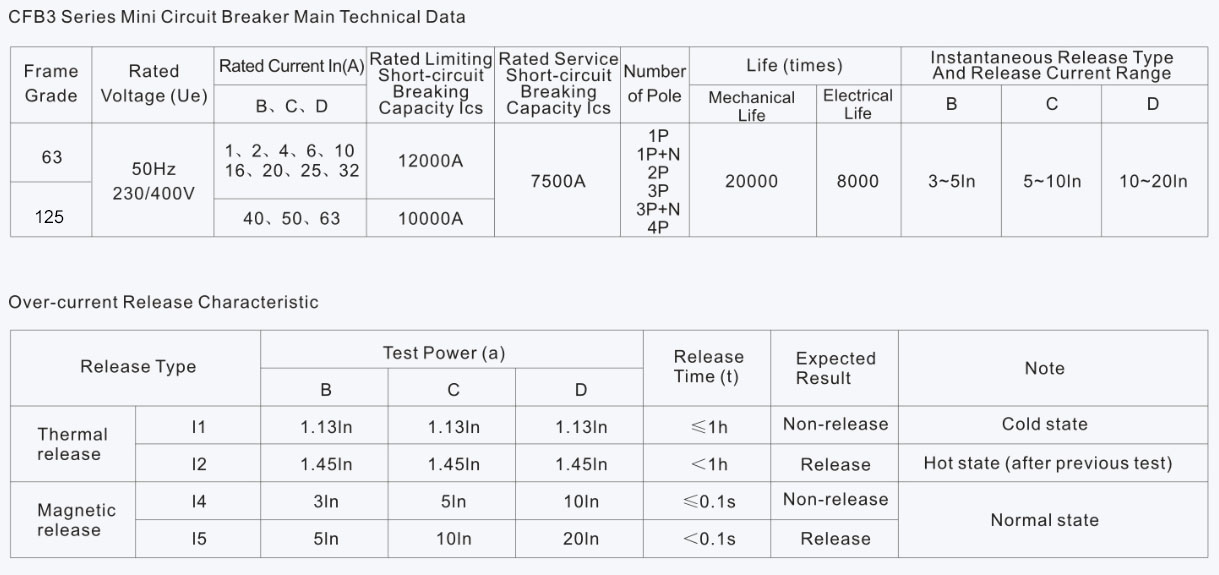

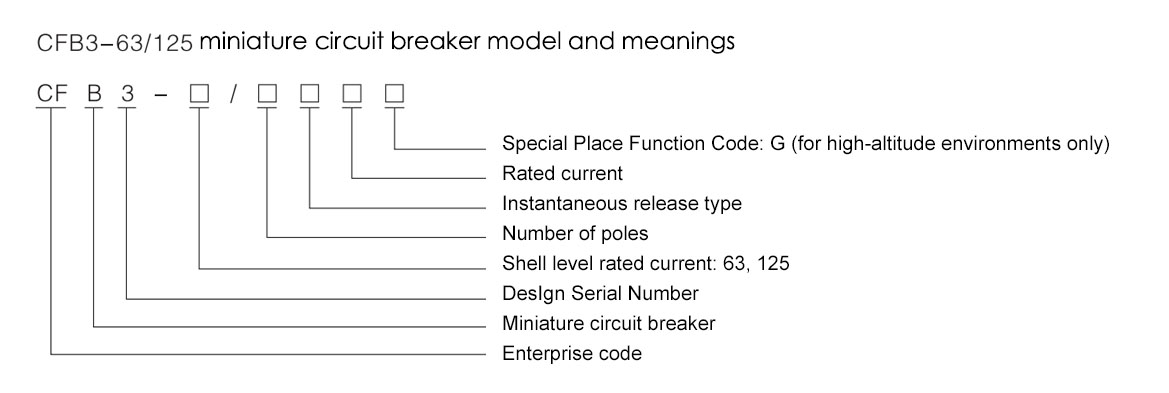

المواصفات والمعلمات

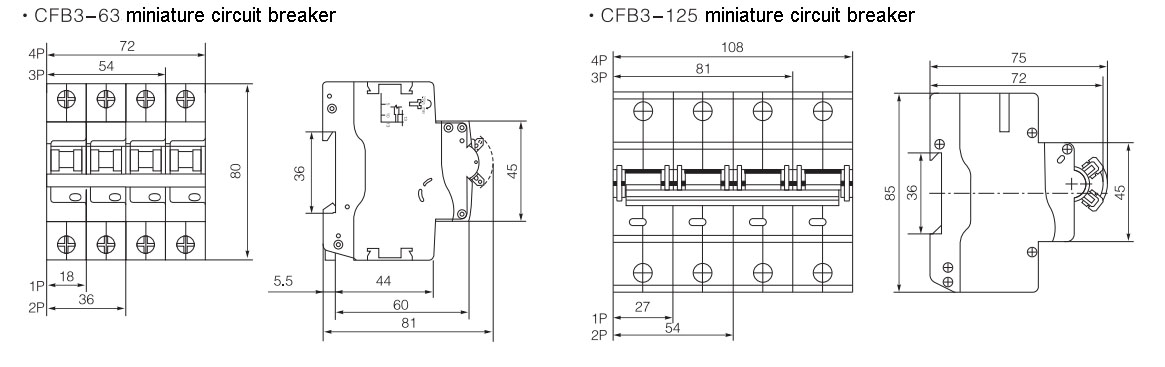

المظهر والأبعاد

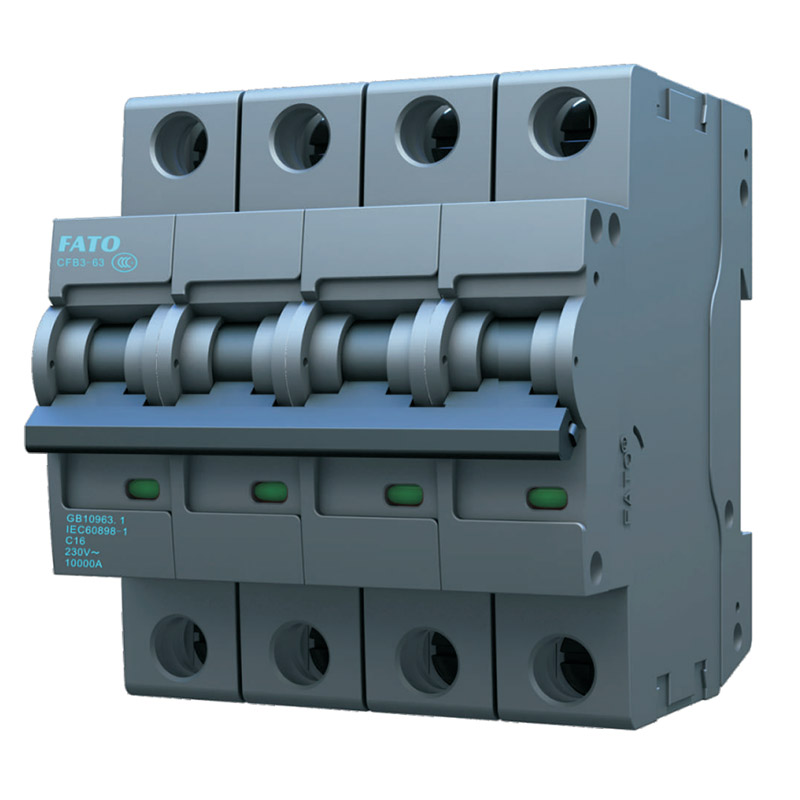

عروض المنتج
