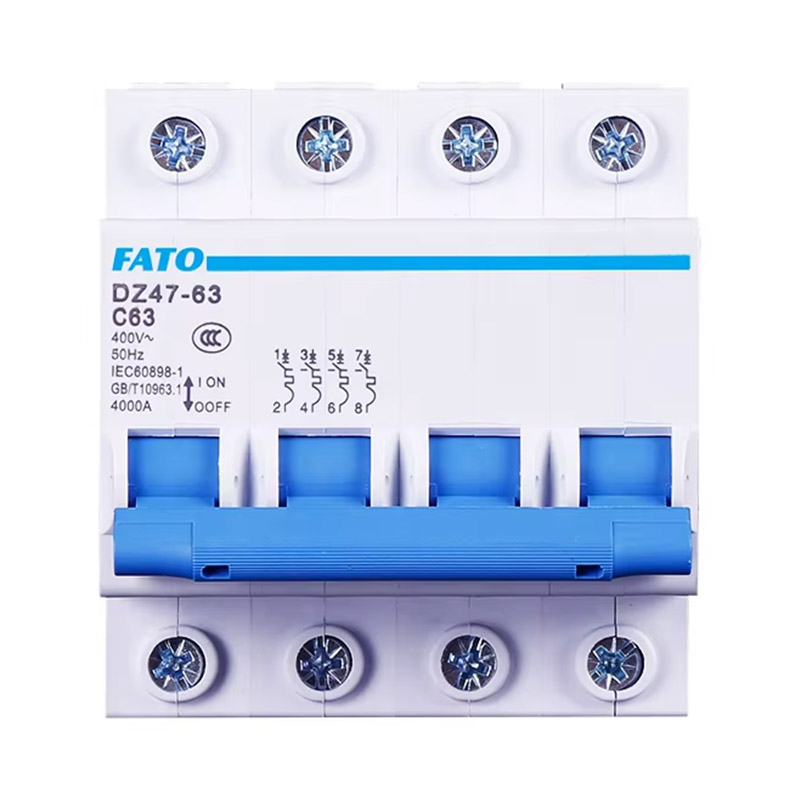

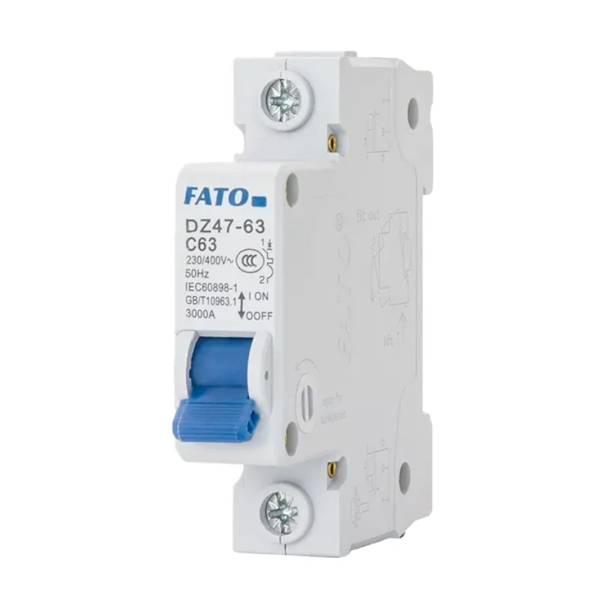

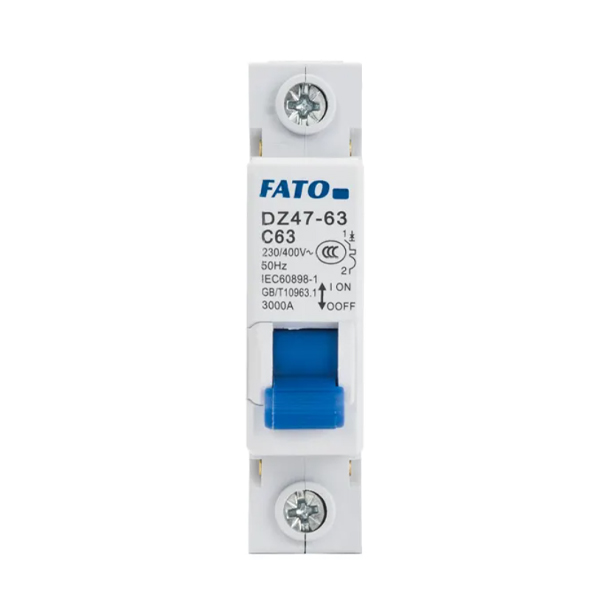

DZ47-63 MCB قاطع الدائرة المصغرة
تم تصميم قاطع الدائرة المصغرة من سلسلة DZ47-63 للاستخدام في أنظمة توزيع الإضاءة وتوزيع المحركات ، والحماية من الأحمال الزائدة والدوائر القصيرة. إن تصميمها المبتكر ، والبناء الخفيف الوزن ، والتشغيل الذي يمكن الاعتماد عليه يجعله حلاً عالي الأداء.
نموذج:DZ47-63
إرسال استفسار
وصف المنتج

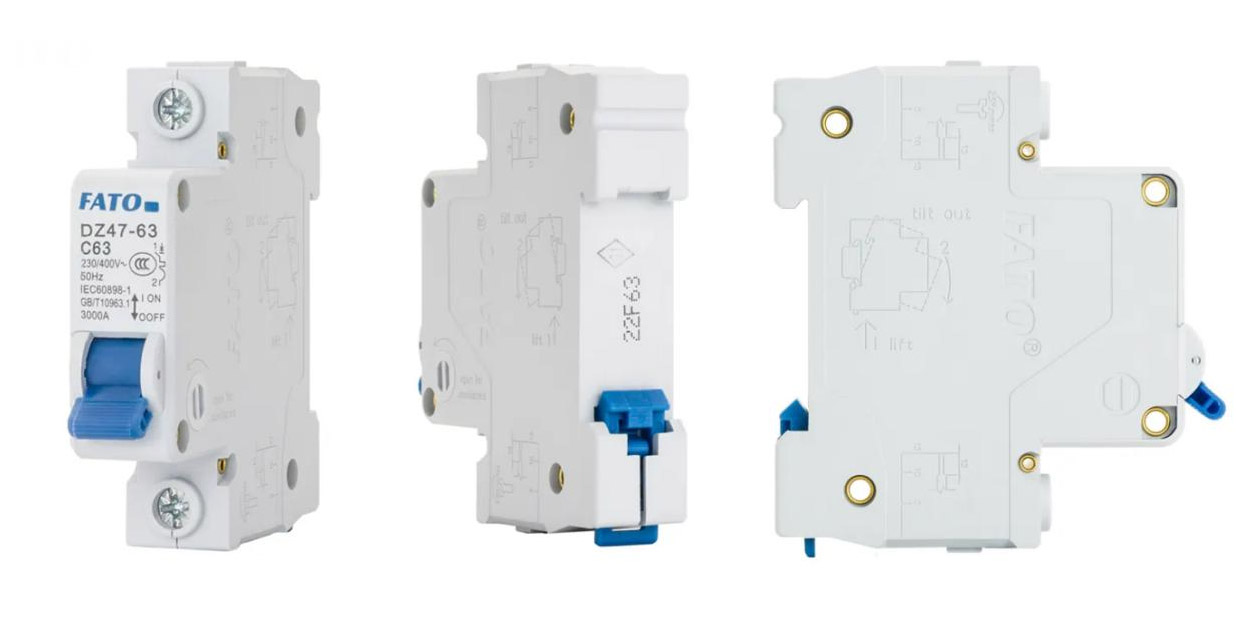

تفاصيل المنتجات تظهر
نطاق التطبيق
إن قاطع الدائرة المصغرة الجديدة من سلسلة DZ47 مناسب للحماية الزائدة والحماية القصيرة للخطوط والإضاءة ومعدات الطاقة في دوائر مع AC 50Hz ، والجهد المقنن 230/400 فولت ، وتصنيف تيار يصل إلى 100A إلى 100 أ. يمكن استخدامه أيضًا للتبديل النادر للخطوط والمعدات في ظل الظروف العادية.
يتوافق المنتج مع معايير IEC60898-1 و GB/T 0963.1.
خصائص الهيكل
تتكون قواطع الدائرة المصغرة في هذه المجموعة من الإسكان البلاستيكي ، والحماية الزائدة ، وآلية التشغيل ، والاتصالات ، ونظام إطفاء القوس. تم بناء السكن من مواد بلاستيكية متينة ومعيرة للهب. يتم إنشاء قاطع الدائرة متعددة الأقطاب عن طريق الجمع بين العديد من الأعمدة المفردة ، مع الحماية والمقبض المتصلة من خلال قضبان وأغطية للحفاظ على التوحيد في تشغيل كل قطب.
حالة العمل
◇ يجب ألا يتجاوز الحد الأعلى لدرجة حرارة الهواء المحيطة+40 ℃ ، يجب ألا يكون الحد الأدنى أقل من -5 ℃ ، ولا يتجاوز متوسط القيمة 24 ساعة+35 ℃ ؛
◇ الارتفاع: يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر ؛
◇ الظروف الجوية: عند+40 ℃ ، لا تتجاوز درجة الحرارة النسبية للهواء 50 ٪ ، ويتم السماح بالرطوبة النسبية العالية في درجات حرارة منخفضة ؛
◇ يجب ألا يتجاوز متوسط درجة حرارة الحد الأدنى للشهر الأكثر رطوبة+25 ℃ ، ولا يتجاوز متوسط الحد الأقصى للرطوبة النسبية لهذا الشهر 90 ٪ ، مع مراعاة التكثيف على سطح المنتج الناجم عن التغيرات في درجة الحرارة ؛
◇ مستوى التلوث: المستوى 2 ؛
◇ فئة التثبيت: الفئة الثالثة ؛
◇ نوع التثبيت: يتم استخدام السكك الحديدية التثبيت Th35-7.5 للتثبيت ؛
ظروف التثبيت: يجب ألا تتجاوز زاوية الميل بين سطح التثبيت والسطح العمودي 5 درجة.
المواصفات والمعلمات
|
يكتب |
RatedCurrent (أ) |
سجل. |
الجهد (V) |
BreakingCapacity (أ) |
|
B |
1،2،3،4،6،10،16،20،25،32،40a |
1 |
230/415 |
6000 |
|
2،3،4 |
400 |
|||
|
50,63A |
1 |
230/415 |
4500 |
|
|
2،3،4 |
400 |
|||
|
C |
1،2،3،4،6،10،16،20،25،32،40a |
1 |
230/415 |
6000 |
|
2،3،4 |
400 |
|||
|
50,63A |
1 |
230/415 |
4500 |
|
|
2،3،4 |
400 |
|||
|
D |
1،2،3،4،6،10،16،20،25،32،40a |
1 |
230/415 |
4500 |
|
2،3،4 |
400 |
|||
|
الوزن (ز) |
1p |
2p |
3P |
4p |
|
102 |
208 |
308 |
408 |

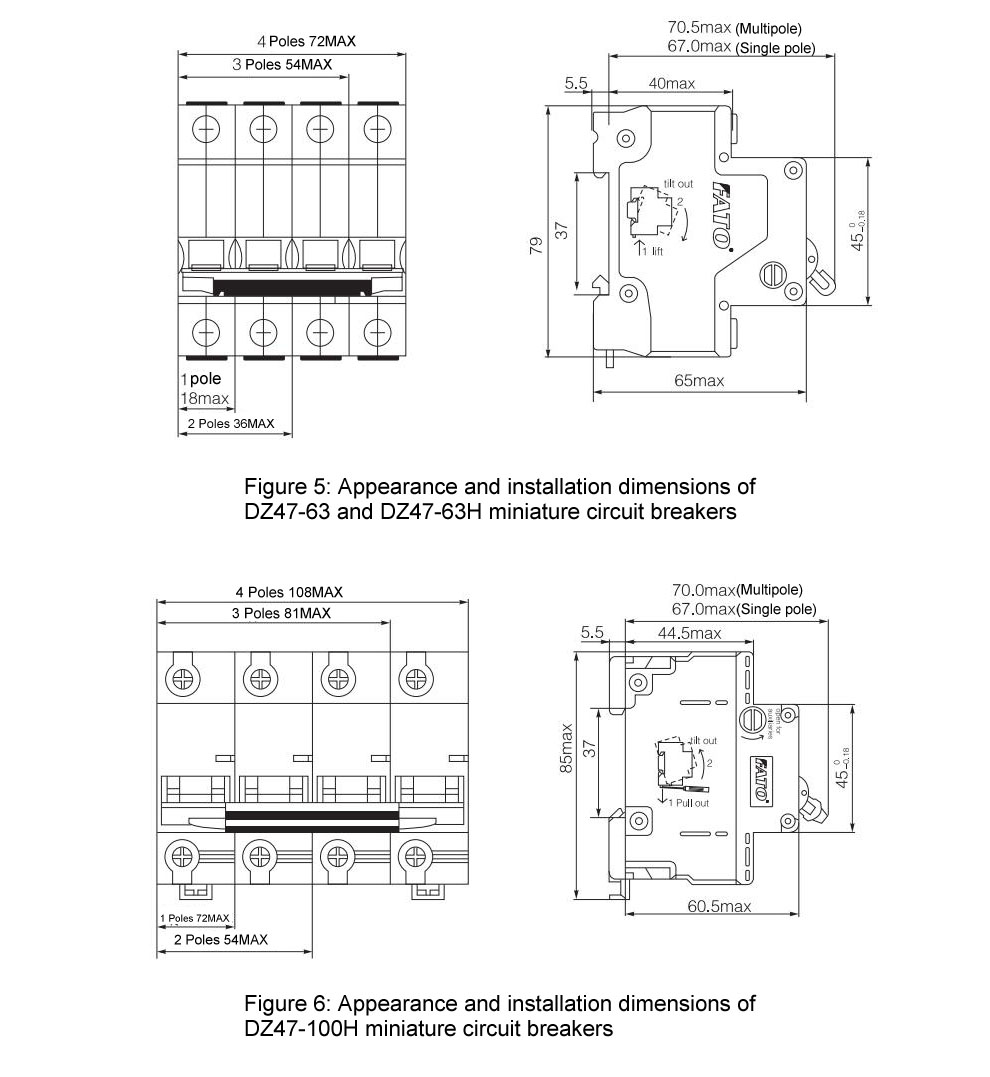

المظهر والأبعاد

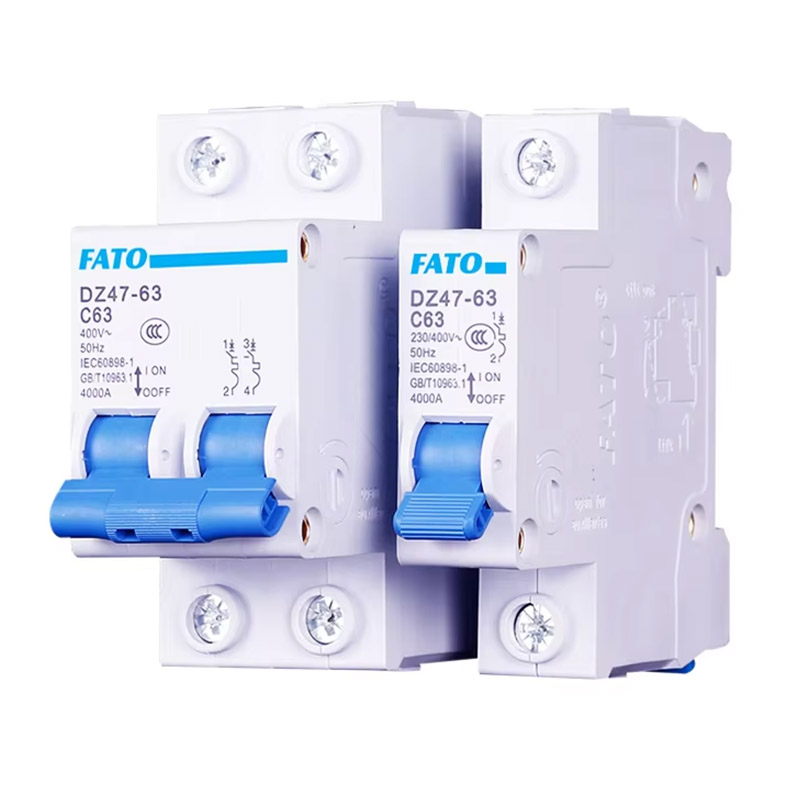

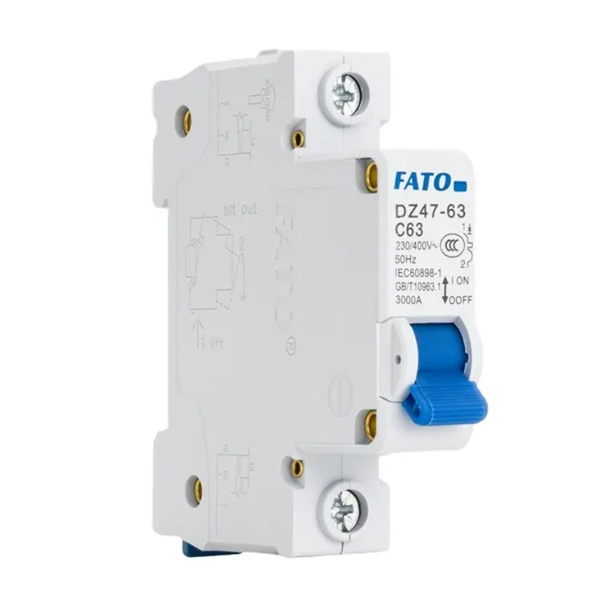

عروض المنتج
