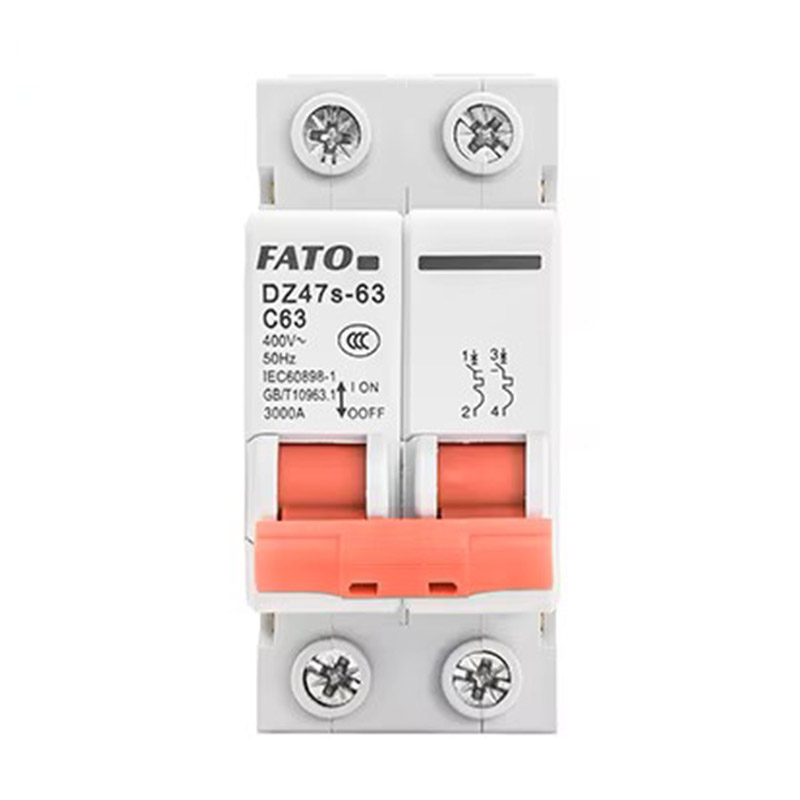

DZ47S-63 MCB قاطع الدائرة المصغرة 4.5KA القدرة

وصف المنتج

نطاق التطبيق

تم تصميم قاطع الدائرة المصغرة من سلسلة DZ47S-63 (H) للحماية من الأحمال الزائدة والدوائر القصيرة في الأنظمة الكهربائية بتردد AC 50 هرتز ، وتصنيف الجهد القصوى البالغ 230/400 فولت ، وتصنيف تيار يصل إلى 100A. بالإضافة إلى ذلك ، يمكن استخدامه للتبديل العرضي للخطوط والمعدات في ظروف التشغيل العادية. يتوافق هذا المنتج مع المعايير التالية: IEC60898-1 、 GB10963.1

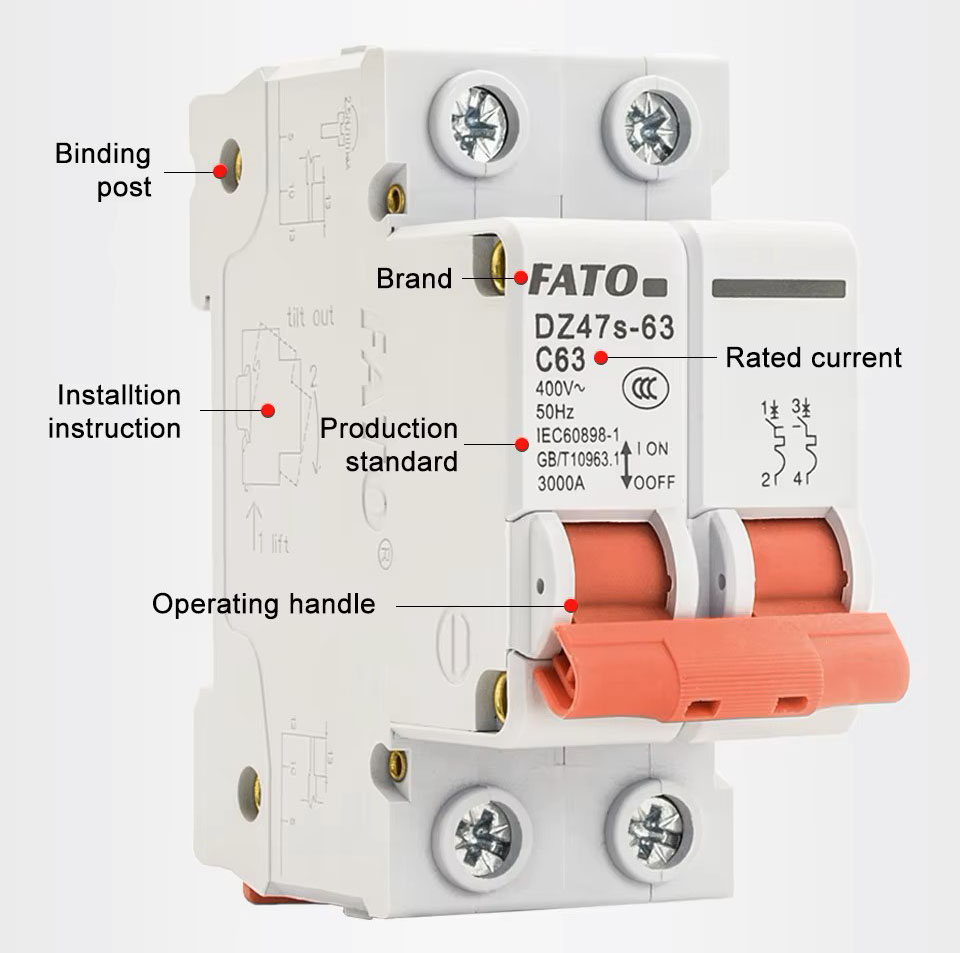

خصائص الهيكل

يشتمل مصابير قواطع الدوائر هذه على حاوية بلاستيكية قوية ، وإصدار زائد ، وآلية تشغيل ، واتصالات ، ونظام قمع القوس. تم بناء الغلاف الخارجي من مادة بلاستيكية عالية الأداء ومقاومة للحريق. في هذا التكوين ، تم دمج عدة وحدات أحادية القطب مع قاطع الدائرة متعددة القطب ، مع ربط آلية الرحلة بواسطة قضيب ومقبض التشغيل المتصل عن طريق التشغيل/الإيقاف عبر جميع الأعمدة.

حالة العمل

◇ يجب ألا يتجاوز الحد الأعلى لدرجة حرارة الهواء المحيطة+40 ℃ ، الحد الأدنى يجب ألا يكون أقل من -5 ℃ ، ولا يجب أن تتجاوز متوسط ​​القيمة على مدار 24 ساعة+35 ℃ ؛

◇ الارتفاع: يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر ؛

◇ الظروف الجوية: عند+40 ℃ ، لا تتجاوز درجة الحرارة النسبية للهواء 50 ٪ ، وارتفاع الرطوبة النسبية في درجات حرارة أقل.

◇ يجب ألا يتجاوز متوسط ​​درجة حرارة الحد الأدنى للشهر الأكثر رطوبة+25 ℃ ، و يجب ألا يتجاوز متوسط ​​الرطوبة النسبية لهذا الشهر 90 ٪ تكثيف الحساب على سطح المنتج الناجم عن التغيرات في درجة الحرارة ؛

◇ مستوى التلوث: المستوى 2 ؛

◇ فئة التثبيت: الفئة الثالثة ؛

◇ نوع التثبيت: يتم استخدام السكك الحديدية التثبيت Th35-7.5 للتثبيت ؛

ظروف التثبيت: زاوية الميل بين سطح التثبيت والرأسي يجب ألا يتجاوز السطح 5 درجة.

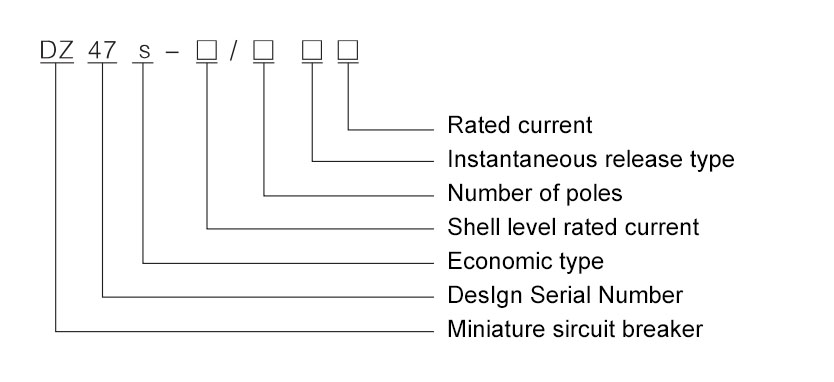

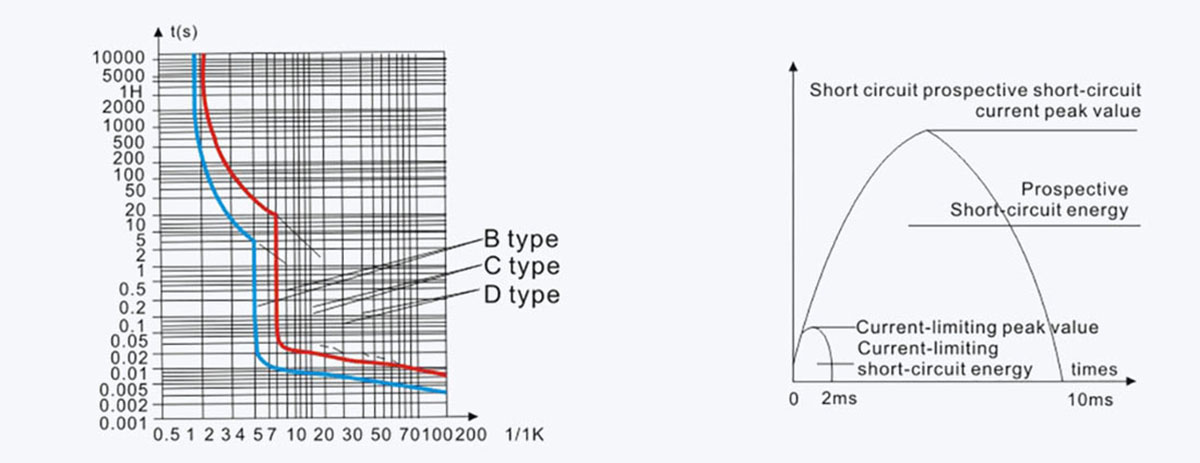

المواصفات والمعلمات

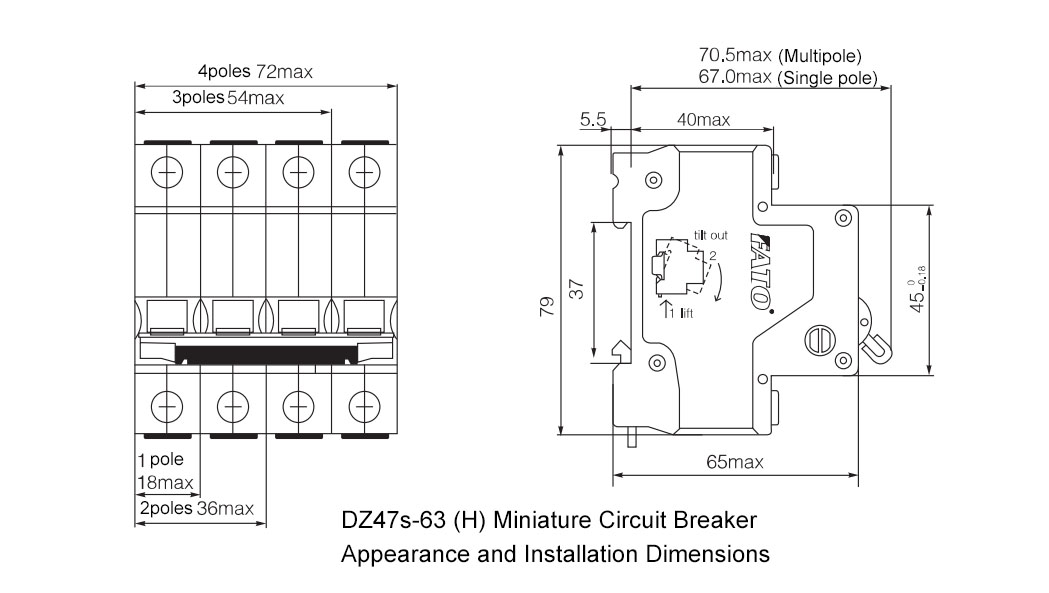

المظهر والأبعاد

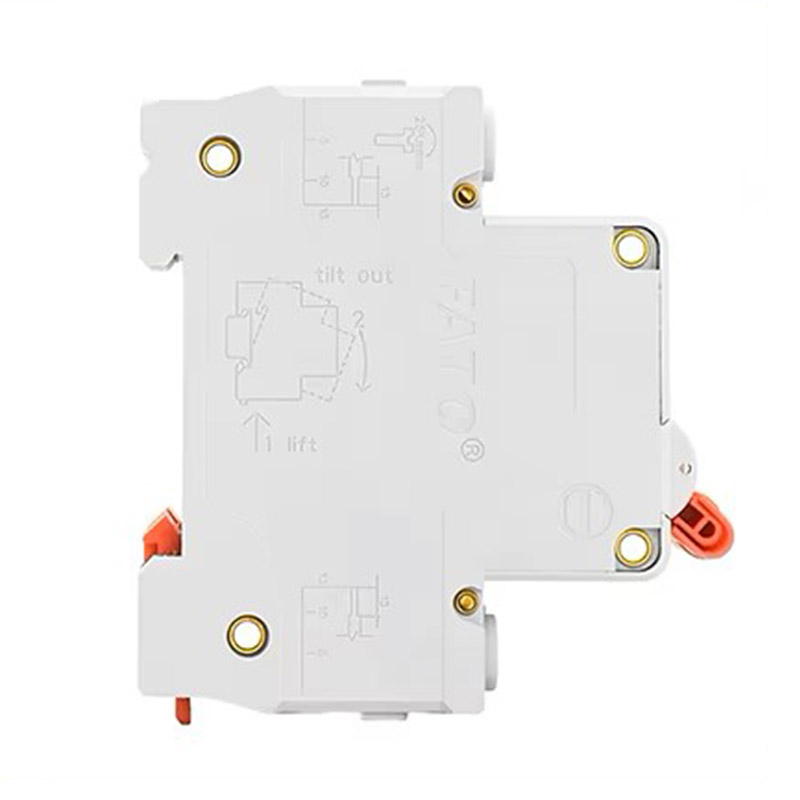

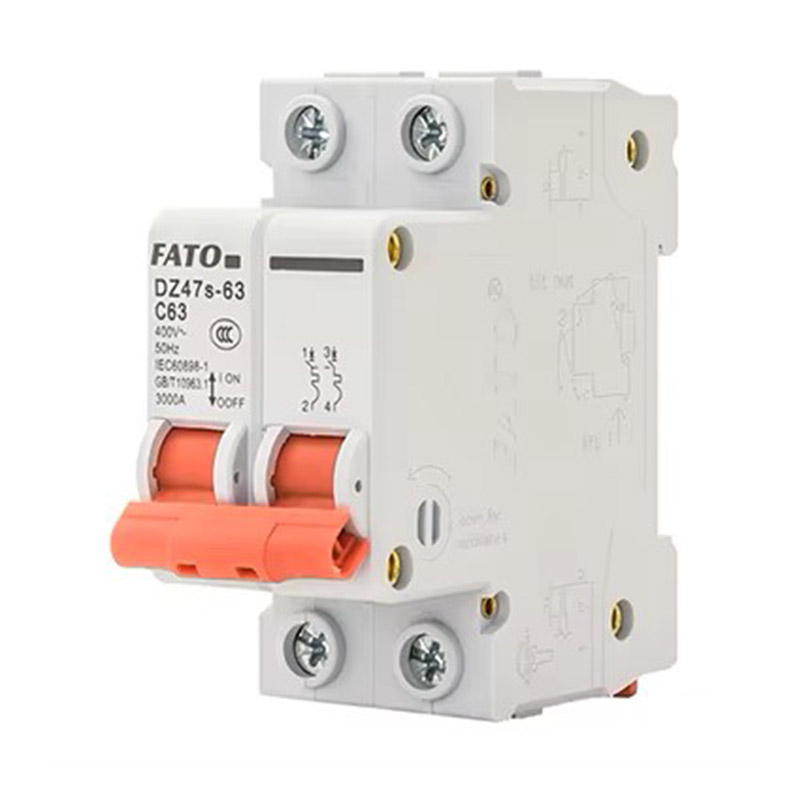

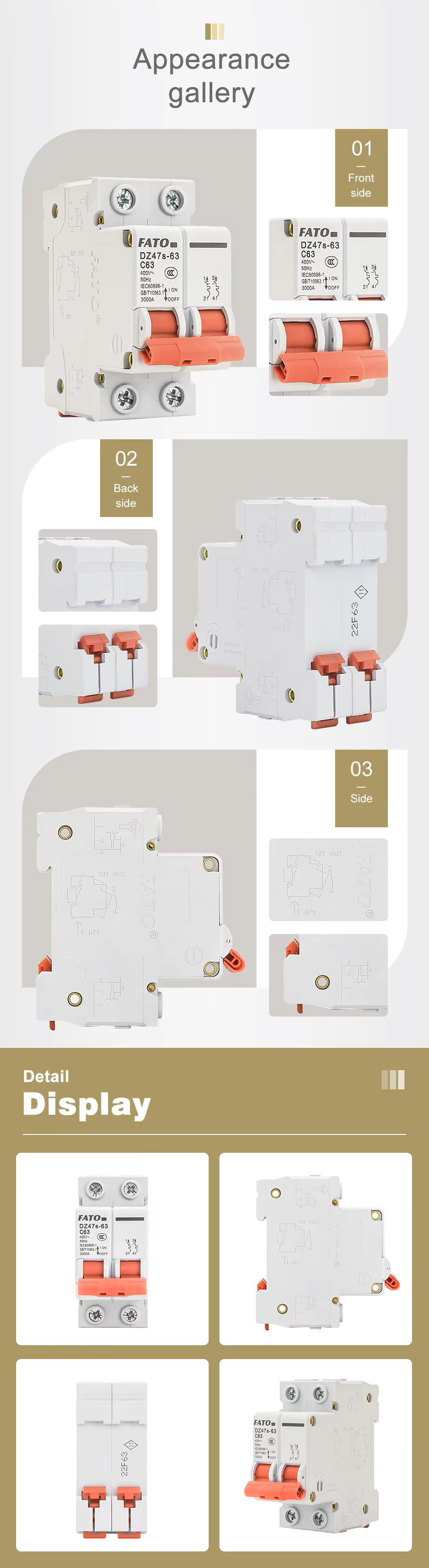

عروض المنتج
