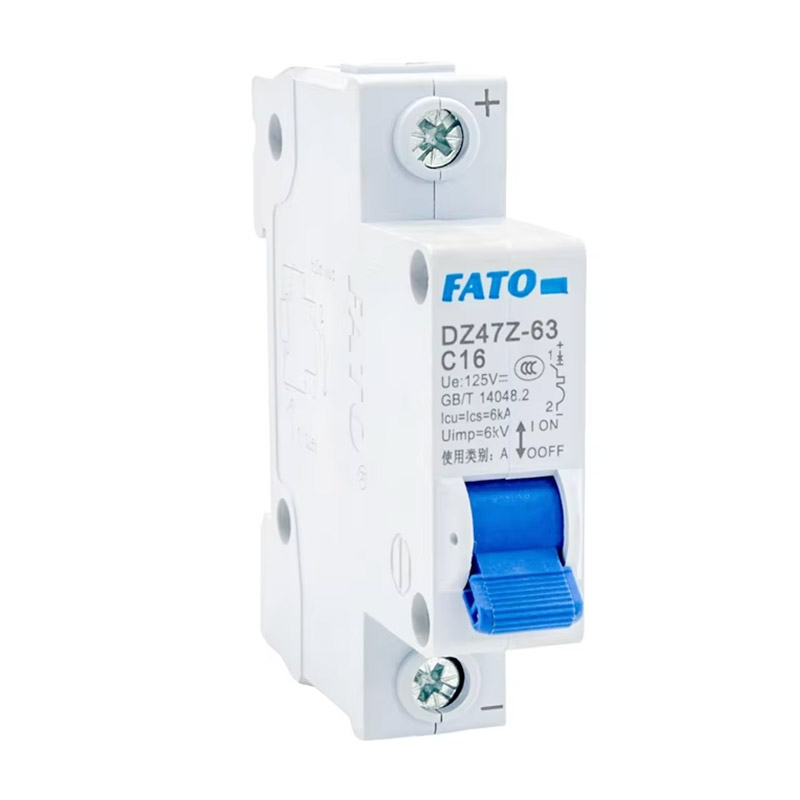

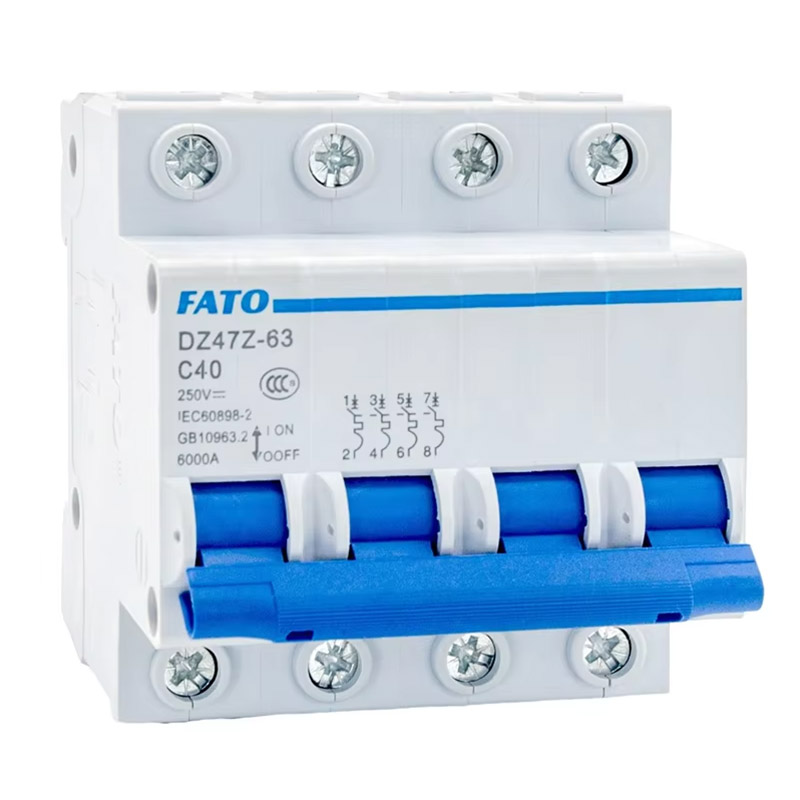

DZ47Z-63 DC قاطع الدائرة المصغرة

تفاصيل المنتجات تظهر

نطاق التطبيق

تم تصميم قاطع الدائرة المصغرة من سلسلة DZ47Z لحماية دوائر DC مع جهد مصنّف من 750 فولت وتيار مصنف 63 أ أو أقل من الأحمال الزائدة والدوائر القصيرة في الخطوط والإضاءة ومعدات الطاقة. بالإضافة إلى ذلك ، يمكن استخدامه لتبديل الخطوط والمعدات العرضية في ظروف منتظمة.

يتوافق هذا المنتج مع المعايير التالية: IEC60898-2 و GB/T14048.2.

خصائص الهيكل

تتميز قواطع الدوائر في هذه المجموعة بعلبة بلاستيكية ، وحماية التيار الزائد ، وآلية التشغيل ، ونقاط الاتصال ، ونظام قمع القوس. تم بناء الغلاف من مواد بلاستيكية متينة مقاومة للحريق. يتم إنشاء قاطع الدائرة متعددة الأقطاب عن طريق الجمع بين الأعمدة الفردية الفردية ، مع آلية الحماية المرتبطة بقضيب توصيل ومقبض التحكم المرتبط بواسطة غطاء ، يضمن التوحيد في تنشيط كل قطب.

حالة العمل

◇ يجب ألا يتجاوز الحد الأعلى لدرجة حرارة الهواء المحيطة+40 ℃ ، يجب ألا يكون الحد الأدنى أقل من -5 ℃ ، ولا يتجاوز متوسط ​​القيمة 24 ساعة+35 ℃ ؛

◇ الارتفاع: يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر ؛

◇ الظروف الجوية: عند+40 ℃ ، لا تتجاوز درجة الحرارة النسبية للهواء 50 ٪ ، ويتم السماح بالرطوبة النسبية العالية في درجات حرارة منخفضة ؛

◇ يجب ألا يتجاوز متوسط ​​درجة حرارة الحد الأدنى للشهر الأكثر رطوبة+25 ℃ ، ولا يتجاوز متوسط ​​الحد الأقصى للرطوبة النسبية لهذا الشهر 90 ٪ ، مع مراعاة التكثيف على سطح المنتج الناجم عن التغيرات في درجة الحرارة ؛

◇ مستوى التلوث: المستوى 2 ؛

◇ فئة التثبيت: الفئة الثالثة ؛

◇ نوع التثبيت: يتم استخدام السكك الحديدية التثبيت Th35-7.5 للتثبيت ؛

ظروف التثبيت: يجب ألا تتجاوز زاوية الميل بين سطح التثبيت والسطح العمودي 5 درجة.

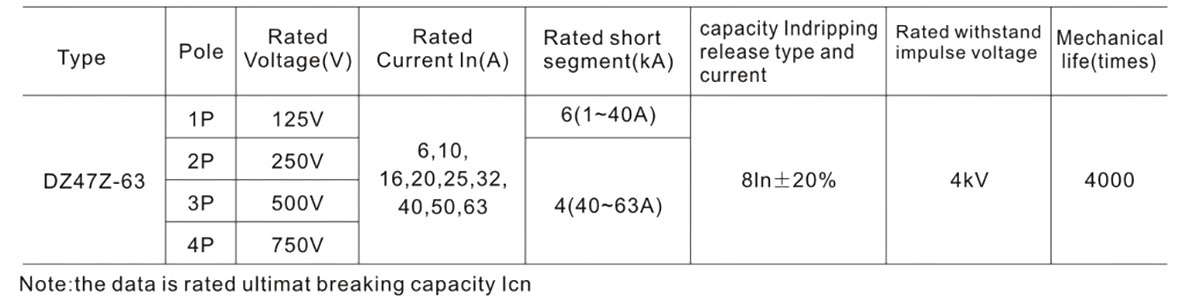

المواصفات والمعلمات

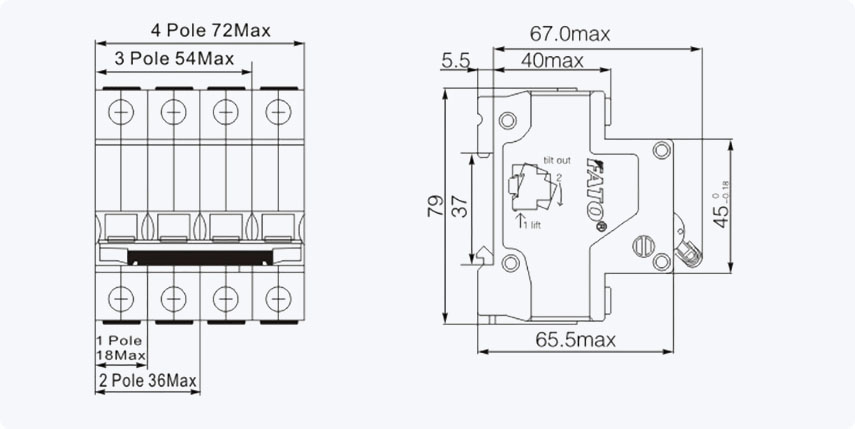

المظهر والأبعاد

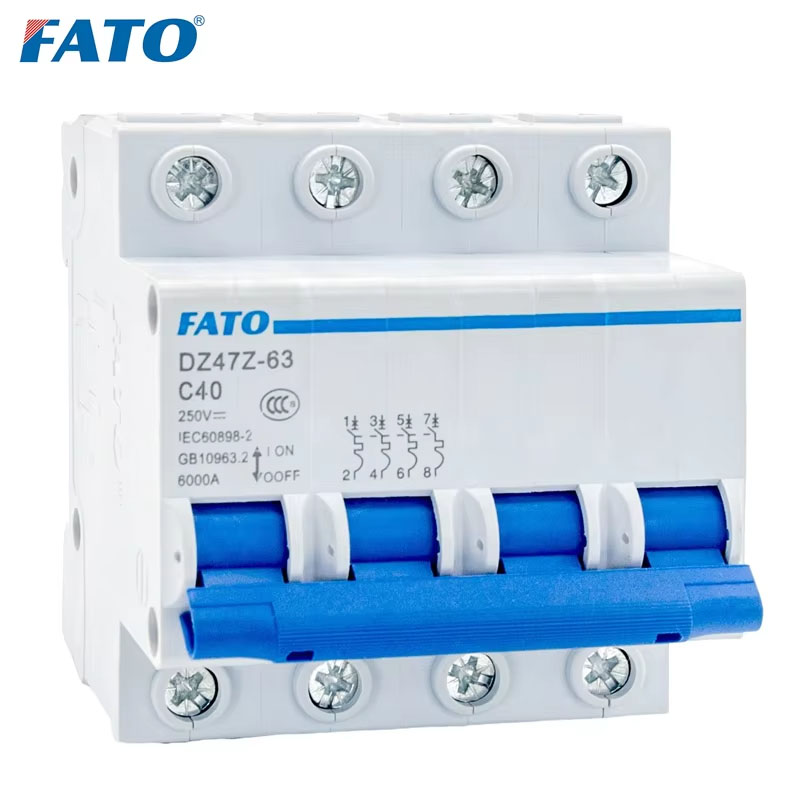

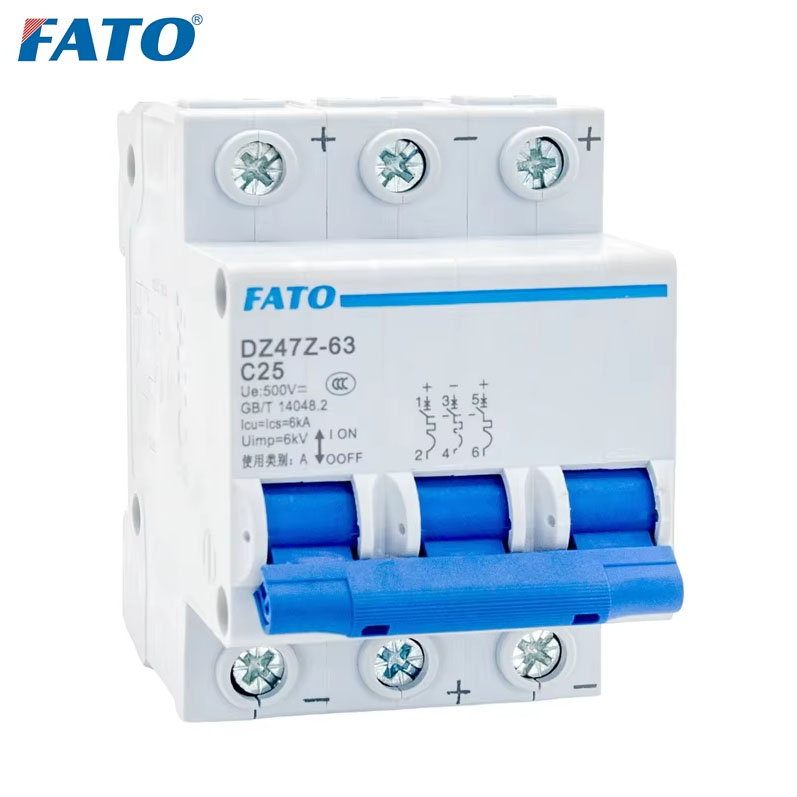

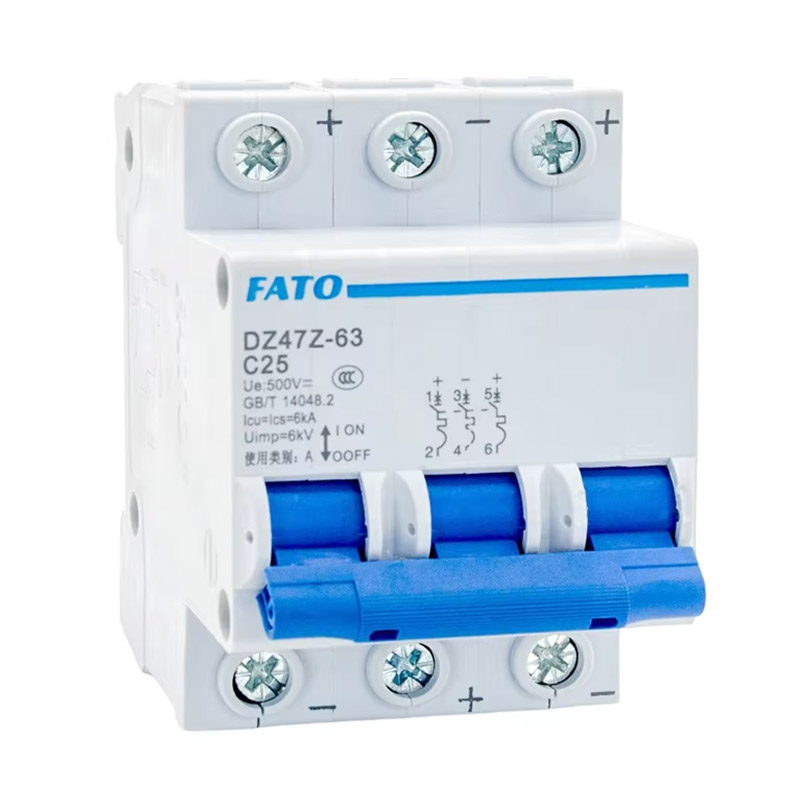

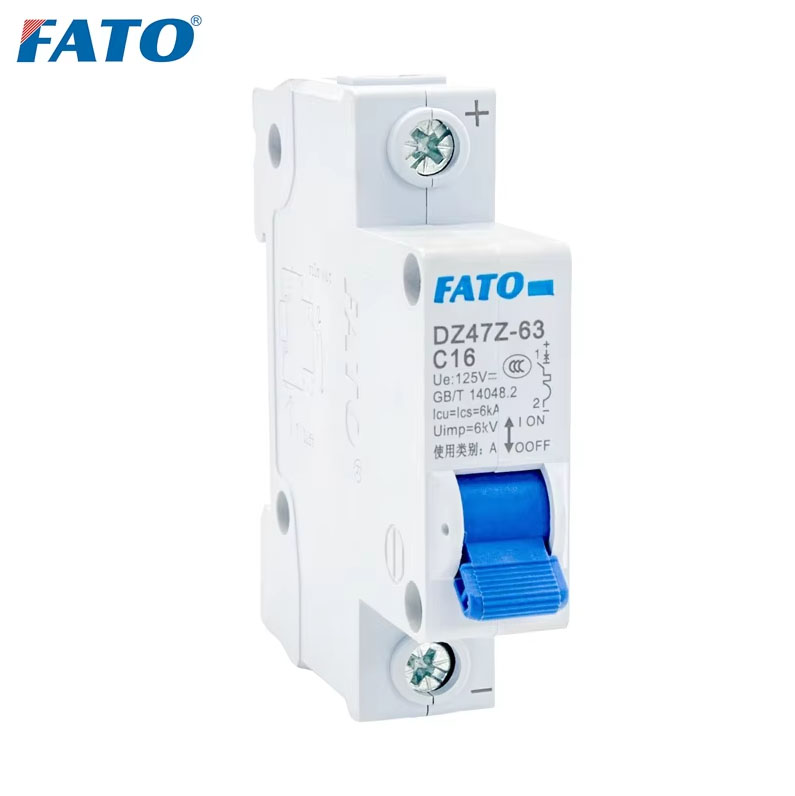

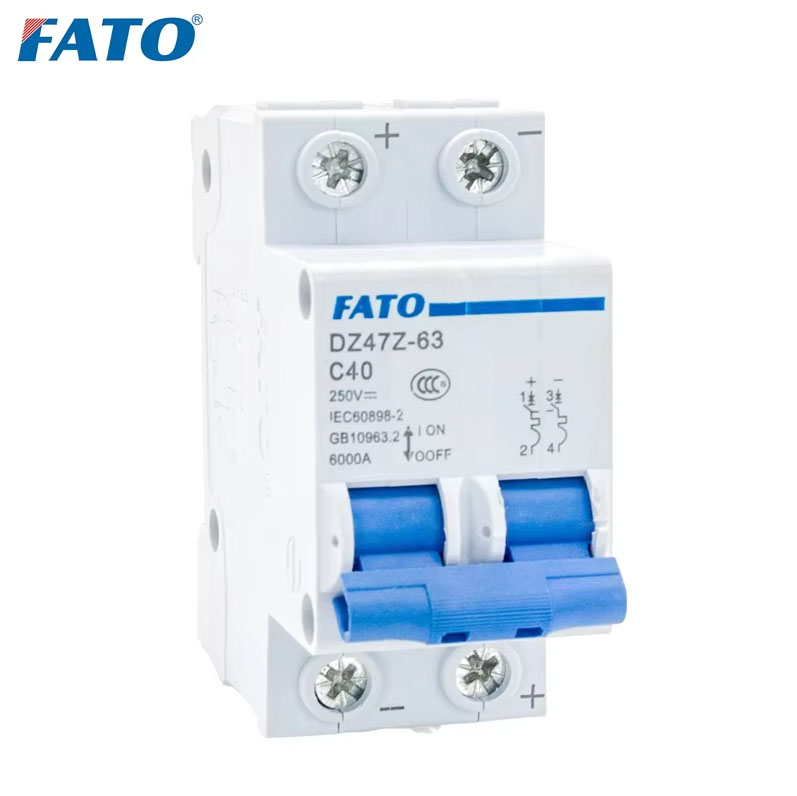

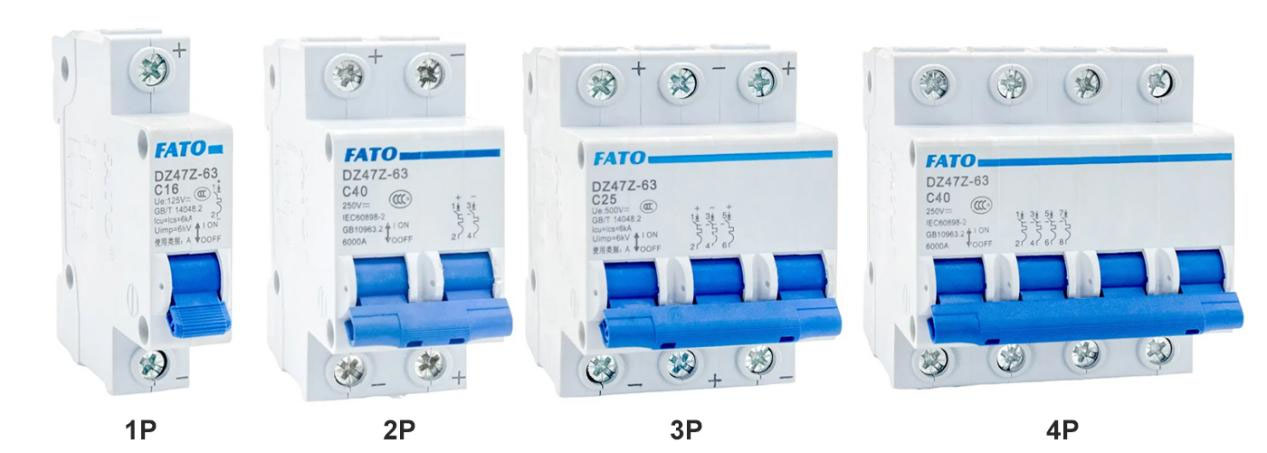

عروض المنتج
